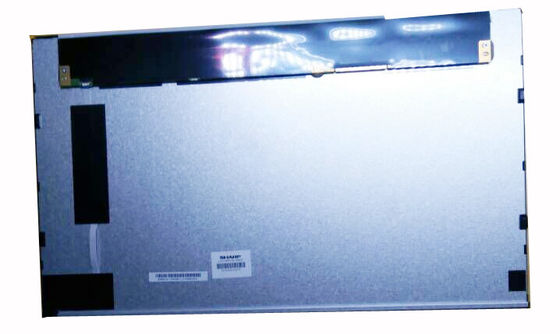

Productdetails:
|
Diagonale Grootte: | 15.6“ | model: | LQ156T3LW03 |
---|---|---|---|
Pixelindeling: | 1366 (RGB) × 768 [WXGA] 100PPI | Helderheid: | 400 cd/m ² (Type.) |
Het bekijken Hoek: | 85/85/85/85 (Type.) (CR≥10) | Lichtbron: | WLED, 70K-uren, met HOOFDbestuurder |
Interfacetype: | LVDS (1 CH, met 8 bits), 30 speldenschakelaar | Milieu: | Werkende Temperatuur: -20 ~ 70 °C; Opslagtemperatuur: -25 ~ 70 °C |
Hoog licht: | Het Industriële LCD Comité van XGA,Het Scherpe TFT LCD Scherm van SVGA |
LQ156 reeks LQ156T3LW03 LQ156T3LW02 LQ156M3LW01
Basisinformatie: | Merk | Model | Type | ModelAlias |
---|---|---|---|---|
SCHERP | LQ156T3LW03 | a-Si TFT LCD, LCM | - | |
Betrouwbaarheid: | RoHS | Werkende Temperatuur | Opslagtemperatuur | Trillingsweerstand |
-20 ~ 70 °C | -25 ~ 70 °C | - |
Comité Grootte: | 15,6 duim | |||
---|---|---|---|---|
Pixeleigenschappen: | Resolutie | Pixelregeling | Dot Pitch (W×H) | Pixelhoogte (W×H) |
1366 (RGB) ×768, WXGA | RGB Verticale Streep | 0.084×0.252 mm | 0.252×0.252 mm [100PPI] | |
Mechanische Grootte: | Actief Gebied (W×H) | Vattingsgebied (W×H) | Overzichtsdimensie (W×H) | Overzichtsdiepte |
344.232×193.536 mm | - | 363.8×215.9 mm | 10.8 (Type.) mm | |
Overzichtseigenschappen: | Vormstijl | Beeldverhouding | Richtlijn | Vormstijl |
Vlakke Rechthoek | 16:9 (W: H) | Landschapstype | ||
Bevestiging: | Zij opzettende gaten (4-m3) op linker, juiste vatting | |||
Andere Eigenschappen: | Comité Dekking | Gewicht | Oppervlakte | |
- | 950g (Max.) | Harde deklaag (2H) |
Basisinformatie: | Helderheid | Werkende Wijze | Contrastverhouding |
---|---|---|---|
400 cd/m ² (Type.) | Transmissive ASV, normaal Zwart, | 1000:1 (Type.) (Transmissive) | |
Het bekijken Hoek (L/R/U/D) | Het bekijken Richting | Reactiesnelheid | |
85/85/85/85 (Type.) (CR≥10) | Symmetrie | 35 (Type.) (Tr+Td) (Mej.) | |
Vertoningskleur: | Kleurentemperatuur | Kleurenbedrag | Witte kleurenkleurkwaliteit |
6423K | 16.2M (6-beetje + FRC) | X: 0,313; Y: 0,337 | |
1931 Kleur Gamlt: | NTSC-Verhouding | sRGB Dekking | RGB Dekking van Adobe |
77% | 96% | 75% | |
Dci-P3 Dekking | Rec.2020 Dekking | Opmerkingen | |
80% | 58% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
Helderheidsvariatie: | 1.43 (Max.) (5 punten) |
Machtsconsumptie: | 16.9W (Type.) |
---|---|
Framesnelheid: | 60Hz |
Signaal Elektro: | Huidige Input | Voltageinput | Consumptie | |||
---|---|---|---|---|---|---|
260/440mA (Type. /Max.) | 5.0V (Type.) | 1.3W (Type.) | ||||
Interfaceeigenschappen: | Positie | Type | Interface | |||
Schakelaar | LVDS (1 CH, met 8 bits) | |||||
Signaalinterface: | Merk | Model | Bedrag | Pin Pitch | Spelden | Pin Assignment |
JAE | FI-xb30ssrla-HF16 | PCs 1 | 1,0 mm | 30 spelden |
Backlighteigenschappen: | Type | Positie | Vorm | Bedrag | Het leven (Uren) | Vervanging |
---|---|---|---|---|---|---|
WLED | Rand licht type | - | - | 70K (Type.) | - | |
Interfaceeigenschappen: | Positie | Type | WLED-Bestuurder | |||
Schakelaar | Met HOOFDbestuurder | |||||
Interfacedetail | Merk | Model | Bedrag | Pin Pitch | Spelden | Pin Assignment |
JST | Sm06b-shls-TF | PCs 1 | 1,0 mm | 6 spelden | ||
Bestuurder Electrical: | Huidige Input | Voltageinput | Consumptie | |||
1.3/1.5A (Type. /Max.) | 12.0V (Type.) | 15.6W (Type.) |
LQ156T3LW03-steunenvertoning 1366 (RGB) ×768 (WXGA) met beeldverhouding van 16:9 (W: H), de wiens pixel in RGB Verticale Streep worden geschikt. Zoals voor mechanisch detail, kenmerkt het actief gebied van 344,232 ×193.536 (van W) (H) mm, overzichtsgrootte van 363,8 ×215.9 (van W) (H) mm, met oppervlaktetreament van Harde deklaag (2H), netto gewicht van 950g (Max.). Aangezien een ASV, normaal Zwart, Transmissive LCM-product, LQ156T3LW03 verstrekt van de de vertoningshelderheid van 400 cd/m ² verhouding van het het 1000:1 de transimissive contrast, 85/85/85/85 kan (Type.) (CR≥10) (L/R/U/D) het bekijken de hoek, de beste meningsrichting op Symmetrie, en de reactietijd van 35 (Type.) Mej. Grijze schaal worden (van Tr+Td) of de helderheid van het sub-pixel bepaald met een 6 beetje + grijs de schaalsignaal van FRC voor elke punt, waarbij een palet van 16.2M kleuren, ook met prestaties van kleurengamma 76% wordt voorgesteld (NTSC).
