Productdetails:
|
| Brandnaam: | Tiananmen | Modelnummer: | Voor de toepassing van deze richtlijn geldt dat: |
|---|---|---|---|
| Grootte: | 5,0 duim | Besluit nr.: | 800(RGB)×480 [WVGA] 188PPI |
| Zienhoek: | 80/80/70/80 (Type.) | Helderheid: | 1000cd/m2 |
| Temperatuurbereik: | Operatietemperatuur: -30 ~ 85 °C; opslagtemperatuur: -40 ~ 90 °C | SIGNAL LNTERFACE: | LVDS |
| Markeren: | De Vertoning van LVDS TFT LCD,De Scherpe TFT LCD Vertoning van CCFL |
||
| Basisinformatie: | Panelmerk | Panelmodel | Voor de toepassing van deze richtlijn geldt dat: | |
|---|---|---|---|---|
| Diagonale grootte | 5.0" | Toepassing | ||
| Paneltype | a-Si TFT-LCD, LCM | Model Alias | - | |
| Betrouwbaarheid: | Operatieve temp. | -30 ~ 85 °C | Opbergtemperatuur | -40 ~ 90 °C |
| Pixel kenmerken: | Pixelformaat | 800 ((RGB) × 480 [WVGA] | Dot Pitch | 0.045 × 0,135 mm (H × V) |
|---|---|---|---|---|
| Configuratie | RGB verticale strook | Pixel Pitch | 0.135 × 0,135 mm (H × V) [188PPI] | |
| Mechanische afmetingen: | Afbeeldingsgebied | 108 × 64,8 mm (H × V) | Bezelgebied | 111.1 × 67,9 mm (H × V) |
| Lijst Dim. | 120.7 × 77,8 mm (H × V) | Omtrekdiepte | 5.7±0,2 mm | |
| Overzichtskenmerken | Vormfactor | Platte rechthoek | Oriëntatie | Landschapstype |
| Afmetingsgraad | 159 (H:V) | Vormstijl | ||
| Gaten en beugels: | Gezichtsbevestigingsgaten (4-Φ3.2) aan de linker- en rechterkant van slangen | |||
| Andere kenmerken: | Gewicht | TBD | Oppervlakte | Antiglare |
| Basisinformatie: | Helderheid | 1000 cd/m2 (type) | Contrastverhouding | 7501 (type) (transmisief) |
|---|---|---|---|---|
| Zienhoek | 80/80/70/80 (Type.) | Optische modus | TN, normaal wit, transmisief | |
| Zichtrichting | 12 uur. | Reactietijd | 20/30 (Type./Max.) ((Tr+Td) (ms) | |
| Kleurenprestaties: | Chromatische kleur | Wx:0.318" Wy:0.352 | Kleurennummers | 16.7M (8-bit) |
| Kleurtemperatuur | 6101K | Witte uniformiteit | 1.25/1.33 (Type./Max.) | |
| 1931 Kleur Gamut: | NTSC-verhouding | 56% | sRGB | 76% dekking |
| Adobe RGB | 58% dekking | DCI-P3 | 58% dekking | |
| Rec.2020 | 42% dekking | Opmerkingen | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Display prestaties: | Zichtbaarheid buiten | Zonnelicht leesbaar | Overdraagbaarheid |
| Frame frequentie: | 60 Hz |
|---|---|
| Omgekeerde scanning: | - Nee, niet echt. |
| D-IC detail: | COG Ingebouwde HX8664-B00APD400-LT + HX8264-D03DPD400-A-LTP |
| Tijdcontroller (T-CON): | Ingebedde T-CON |
| Achtergrondverlichting Kenmerken: | Lampvorm | 6 snaren | Typ van de lamp | WLED | Levensduur | 50K ((Type.) (Uren) |
|---|---|---|---|---|---|---|
| Vervanging | - | Bedrag | 3S6P | Positie | Type randlicht | |
| Lamp elektrisch: | Inlaatspanning | 9.3±0,6V (typisch) | Stroominvoer | een vermogen van meer dan 100 W; | ||
| Verbruik | 1.628W (Type.) | |||||
| Interface kenmerken: | Type | Ingesloten in de signaalinterface | Positie | - | Lampenbestuurder | |
| Signalsysteem: | Parallel RGB (1 ch, 8-bit) | Logische spanning | 0≤VIL≤0,3VDD; 0,7VDD≤VIH≤VDD | |||
|---|---|---|---|---|---|---|
| Signal Electrical: | Inlaatspanning | 3.3V (type.) | Stroominvoer | - | ||
| Verbruik | 320 mW (Type.) | |||||
| Interface kenmerken: | Type | FPC | Positie | - | ||
| FPC-gegevens: | Brandnaam | Model | Pin Pitch | Pins | Bedrag | Configuratie |
| 0.5 mm | 40 pinnen | 1 stuks | ||||

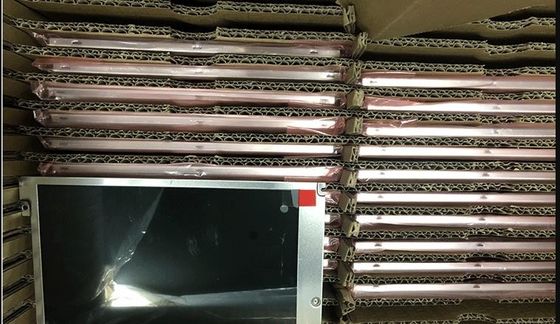

| Tipe doos | Pcs/doos | Box Qty | Pakket LWH (mm) | G.W. (kg) | Volume (m3) | Opmerkingen |
| Verpakking | 72 | 1 | 395×290×315 | 8.84 | 0.0361 | |
| Paletten | 2304 | 32 | 1200 × 800 × NA | N/A | N/A |
Voor wat betreft mechanische details heeft het een actief gebied van 108 ((W) × 64,8 ((H) mm, een contourgrootte van 120,7 ((W) × 77,8 ((H) × 5,9 ((D) mm, een kijkgebied van 111,1 ((W) × 67.9 ((H) mmAls een TN, normaal wit, transmisief LCM-product kan TM050RDZG03-00 1000 cd/m2 schermhelderheid 750:1 transmisieve contrastverhouding, 80/80/70/80 (Type.) ((CR≥10) (L/R/U/D) kijkhoek, beste kijkrichting om 12 uur en reactietijd van 20/30 (Type./Max.) ((Tr+Td) ms.De grijschaal of de helderheid van de sub-pixel wordt bepaald met een 8-bit grijschaal signaal voor elke stip, waardoor een palet van 16,7M kleuren wordt gepresenteerd, ook met een kleurenspectrum van 50% (NTSC).Dit product nam 3S6P WLED als het is achtergrondverlichting systerm die werd geplaatst als Edge licht type en hebben een werkende levensduur van 50K uur. TM050RDZG03-00 maakt gebruik van Parallel RGB (1 ch, 8-bit) als signaalinvoer systeem, dat is verbonden door 40 pins FPC met stroomtoevoerspanning van 3.3V (Type.).
