Productdetails:
|
| Modelnummer: | Voor de toepassing van deze verordening: | Brandnaam: | AIVC |
|---|---|---|---|
| Grootte: | 6.8 inch | Besluit nr.: | 800 ((RGB) × 480 (WVGA) 138PPI |
| Helderheid: | 400 cd/m2 | Zienhoek: | 75/75/60/70 (type) |
| Temperatuurbereik: | Bergingstemperatuur: -55 ~ 125 °C Bedieningstemperatuur: -40 ~ 85 °C | ||
| Markeren: | De Vertoning van LVDS TFT LCD,De Scherpe TFT LCD Vertoning van CCFL |
||
| Basisinformatie: | Vervaardiging | Panelmodel | Paneltype | Alias |
|---|---|---|---|---|
| Voor de toepassing van deze verordening: | a-Si TFT-LCD, LCM | - | ||
| Milieu: | RoHS-staat | Operatieve temp. | Opbergtemperatuur | Vibratieniveau |
| -40 ~ 85 °C | -55 ~ 125 °C |
| Basisinformatie: | Luminans (cd/m2) | Zienhoek (L/R/U/D) | Reactietijd (ms) |
|---|---|---|---|
| 400 (type) | 75/75/60/70 (type) | 20 (Type.) ((Tr+Td) | |
| Het beste zicht op | Afbeeldingsmodus | Contrastverhouding | |
| 12 uur. | TN, normaal wit, transmisief | 500: 1 (typisch) (transmisief) | |
| Display kleur: | Kleurtemperatuur | Kleuren weergeven | Witte coördinaten |
| 6645K | 16.7M (8-bit) | X:0.309; Y:0.335 | |
| 1931 Kleur Gamut: | NTSC-verhouding | sRGB-dekking | Adobe RGB dekking |
| 49% | 69% | 51% | |
| DCI-P3-dekking | Dekking van Rec.2020 | Opmerkingen | |
| 51% | 37% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Witte variatie: | 1.25/1.33 (Type./Max.) | ||
| Panelgrootte: | 6.8" | |||
|---|---|---|---|---|
| Pixel kenmerken: | Pixelformaat | Pixelconfiguratie | Pixelpitch (mm) | Puntpitch (mm) |
| 800 ((RGB) × 480 [WVGA] | RGB verticale strook | 0.18975×0.1660 [138PPI] | 0.06325x0.1660 | |
| Mechanische afmetingen: | Actieve oppervlakte (mm) | Bezeloppervlakte (mm) | Omvang van de contour (mm) | Omtrekdiepte (mm) |
| 151.8(H) × 79.68(V) | 152.8 ((H) × 82.68 ((V) | 163 ((H) × 91 ((V) | 4.9/5.2 (type/max.) mm | |
| Overzichtskenmerken | Vormfactor | Oriëntatie | Afmetingsgraad | Vormstijl |
| Platte rechthoek | Landschapstype | 179 (H:V) | ||
| Andere gegevens: | Gewicht | Paneldekking | Behandeling | |
| 131 g | - | Antiglare | ||
| Omgekeerde scanning: | Ja (U/D, L/R) |
|---|---|
| Verticale frequentie: | 60 Hz |
| Tijdcontroller (T-CON): | Ingebedde T-CON |
| Lampken: | Type | Positie | Hoeveelheid | Vorm | Leven ((Uren) | Verwisseling van lampen |
|---|---|---|---|---|---|---|
| WLED | Type randlicht | 3S7P | Array | 10K ((min.) | - | |
| WLED Electrical: | Spanningsvoorziening | Huidig aanbod | Kracht | |||
| 9.6V (type.) | 140/200mA (type/max.) | 1.34/1.92W (type/max.) | ||||
| Interface kenmerken: | Positie | Achterlichtstuur | Type | |||
| - | - Nee, niet echt. | |||||
| Panel Driving Electrical: | Spanningsvoorziening | Huidig aanbod | Kracht | |||
|---|---|---|---|---|---|---|
| 3.3/10.5/20.0/-7.0V (Type.) ((VCC/AVDD/VGH/VGL) | - | - | ||||
| Spanning voor beeldsignalen: | 0≤VIL≤0,3VCC; 0,7VCC≤VIH≤VCC | |||||
| Interface kenmerken: | Positie | Signaal | Type | |||
| - | TTL (1 ch, 8-bit) | FPC | ||||
| FPC-gegevens: | Brandnaam | Model | Pin Pitch | Pinbedrag | Hoeveelheid | Configuratie |
| 0.5 mm | 50 pinnen | 1 stuks | ||||

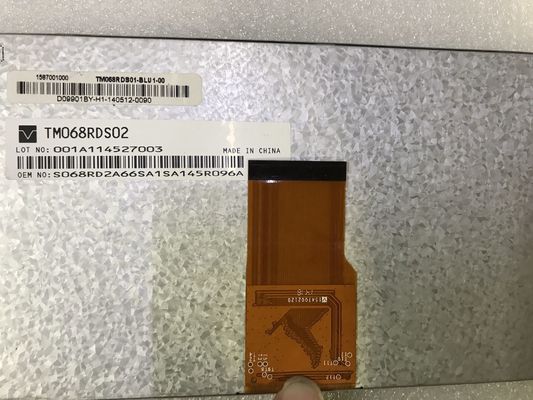

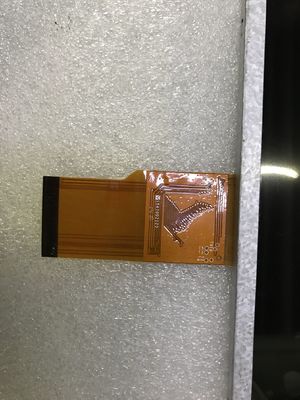

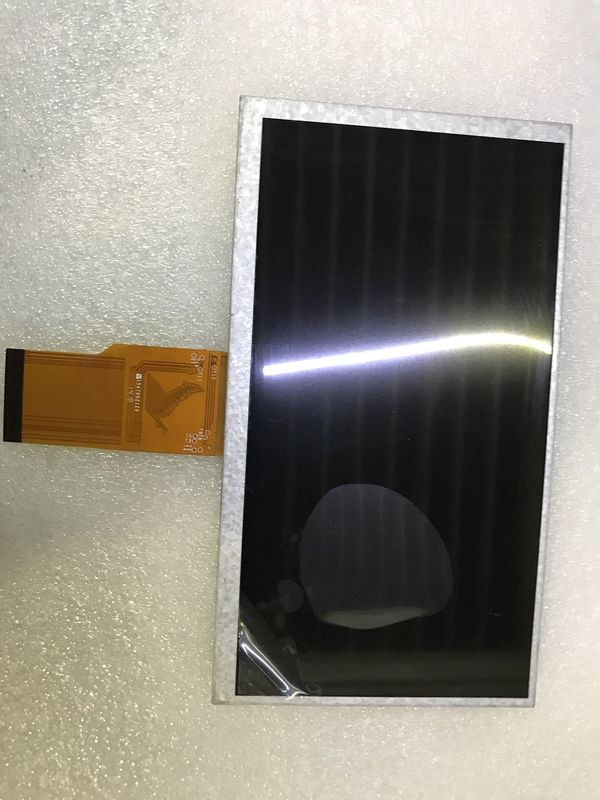

Met een beeldverhouding van 17:9 (W:H), waarvan de pixels zijn gerangschikt in RGB Vertical Strip. Wat betreft mechanische details, heeft het een actief gebied van 151,8 ((W) × 79,68 ((H) mm, een contourgrootte van 163 ((W) × 91 ((H) × 5,2 ((D) mm,zichtgebied met een grootte van 152.8 ((W) × 82.68 ((H) mm, met oppervlaktebehandeling van Antiglare, nettogewicht van 131 g. Als TN, normaal wit, transmisief LCM-product, kan TM068RDS02 400 cd/m2 schermhelderheid 500:1 transmisieve contrastverhouding, 75/75/60/70 (Type.) (CR≥10) (L/R/U/D) kijkhoek, beste kijkrichting op 12 uur en reactietijd van 20 (Type.) (Tr+Td) ms.De grijschaal of de helderheid van de sub-pixel wordt bepaald met een 8-bit grijschaal signaal voor elke stip, waardoor een palet van 16,7M kleuren wordt gepresenteerd, ook met een kleurenspectrum van 49% (NTSC).Dit product heeft 3S7P WLED als achtergrondverlichting systeem dat werd geplaatst als Edge licht type en hebben een werkende levensduur van 10K uurTM068RDS02 maakt gebruik van TTL (1 ch, 8-bit) als signaalinvoer systeem, dat is verbonden door 50 pins FPC met stroomtoevoerspanning van 3,3/10,5/20.0/-7.0V (type) ((VCC/AVDD/VGH/VGL)
