Productdetails:
|
| Modelnummer: | TM121SCS01 | Brandnaam: | AVIC |
|---|---|---|---|
| Grootte: | 12,1 duim | Besluit nr.: | 800 ((RGB) × 600, SVGA, 82PPI |
| Helderheid: | 400 cd/m2 | Zienhoek: | 70/70/50/60 (Type.) (CR≥10) |
| Temperatuurbereik: | Werktemperatuur: -20 ~ 70 °C; opslagtemperatuur: -30 ~ 80 °C | ||
| Markeren: | Het Comité van QVGA TIANMA LCD,Het Comité van SVGA TIANMA LCD |
||
| Basisinformatie: | Brandnaam | Model | Type | Model Alias |
|---|---|---|---|---|
| TM121SCS01 | a-Si TFT-LCD, LCM | - | ||
| Betrouwbaarheid: | RoHS | Werktemperatuur | Bergingstemperatuur | Trillingsweerstand |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Panelgrootte: | 12.1 inch | |||
|---|---|---|---|---|
| Pixel kenmerken: | Resolutie | Pixelrangschikking | Puntpitch (W × H) | Pixelpitch (W × H) |
| 800 ((RGB) × 600, SVGA | RGB verticale strook | 0.1025×0.3075 mm | 0.3075×0.3075 mm [82PPI] | |
| Mechanische afmetingen: | Actief gebied (W × H) | Bezeloppervlakte (W × H) | Omvang van de contour (W × H) | Omtrekdiepte |
| 246 × 184,5 mm | 249.0×188,3 mm | 279 × 209 mm | 11.0 (maximaal) mm | |
| Overzichtskenmerken | Vormstijl | Afmetingsgraad | Oriëntatie | Vormstijl |
| Platte rechthoek | 43 (W: H) | Landschapstype | ||
| Bevestiging: | Hoofdmontage gaten (7 stuks) aan linker, rechter rand | |||
| Andere kenmerken: | Paneldekking | Gewicht | Oppervlakte | |
| - | 425 g | Antiglare | ||
| Basisinformatie: | Helderheid | Operatiemodus | Contrastverhouding |
|---|---|---|---|
| 400 cd/m2 (Typ.) | TN, normaal wit, transmisief | 6001 (type) (transmisief) | |
| Zienhoek ((L/R/U/D) | Zichtrichting | Reactiesnelheid | |
| 70/70/50/60 (type) | Om zes uur. | 10/25 (Typ.) ((Tr/Td) (ms) | |
| Display kleur: | Kleurtemperatuur | Hoeveelheid kleur | Witte kleur |
| 6485K | 262K/16.2M (6-bit / 6-bit + FRC) | X:0.313; Y:0.329 | |
| 1931 Kleur Gamut: | NTSC-verhouding | sRGB-dekking | Adobe RGB dekking |
| 57% | 79% | 60% | |
| DCI-P3-dekking | Dekking van Rec.2020 | Opmerkingen | |
| 59% | 43% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variatie van de helderheid: | 1.25/1.33 (Type./Max.) | ||
| Energieverbruik: | 6.8W (type.) |
|---|---|
| Framerate: | 60 Hz |
| Omgekeerde scanning: | - Nee, niet echt. |
| Signal Electrical: | Stroominvoer | Inlaatspanning | Verbruik | |||
|---|---|---|---|---|---|---|
| 270/325 mA (type/max.) | 3.3V (type.) | - | ||||

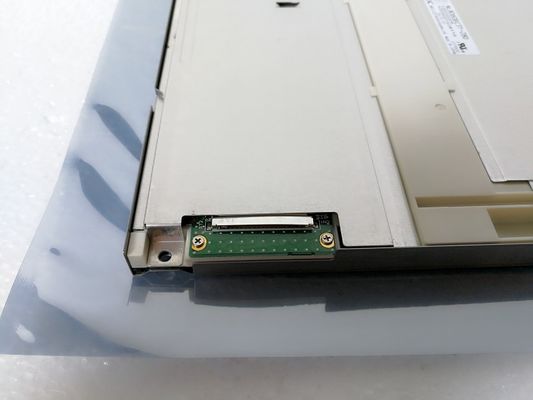

| Interface kenmerken: | Positie | Type | Interface | |||
| - | Verbinding | LVDS (1 ch, 6/8-bit) | ||||
| Signal Interface: | Brandnaam | Model | Bedrag | Pin Pitch | Pins | Pin toewijzing |
| STM | MSB240420HE | 1 stuks | 1.25 mm | 20 pinnen | LVDS-20P1C8B-080B | |
| Achterlicht Kenmerken: | Type | Positie | Vorm | Bedrag | Leven ((Uren) | Vervanging |
|---|---|---|---|---|---|---|
| CCFL | Typ van randlicht (boven en beneden) | Recht. | 2 stuks | 50K (type) | - | |
| CCFL Electrical: | Stroominvoer | Inlaatspanning | Verbruik | |||
| 6.0mA (type.) | 770V (type) | |||||
| Inrichtingsspanning | Lampfrequentie | |||||
| 930/1120V (max.) ((Ta=+25/0°C) | 40/55/60KHz (min./type/max.) | |||||
| Interface kenmerken: | Positie | Type | CCFL-chauffeur | |||
| - | Verbinding | - Nee, niet echt. | ||||
| Interface-details | Brandnaam | Model | Bedrag | Pin Pitch | Pins | Pin toewijzing |
| JST | BHSR-02VS-1 | 2 stuks | 3.5 mm | 2 pinnen | BLL-2PINS-HL | |
Het heeft een actieve oppervlakte van 246 ((W) × 184.5 ((H) mm, een contourgrootte van 279 ((W) × 209 ((H) × 11 ((D) mm, een kijkoppervlakte van 249.0 ((W) × 188.3 ((H) mm, met oppervlaktebehandeling van Antiglare, nettogewicht van 425 g. Als TN, normaal wit, transmisief LCM-product, kan TM121SCS01 400 cd/m2 schermhelderheid 600:1 transmisief contrastverhouding bieden,70/70/50/60 (type) (CR≥10) (L/R/U/D) kijkhoek, beste kijkrichting om 6 uur en reactietijd van 10/25 (Typ.) (Tr/Td) ms.De grijschaal of de helderheid van de sub-pixel wordt bepaald met een 6-bit / 6-bit + FRC grijschaal signaal voor elke stip, waardoor een palet van 262K/16.2M kleuren wordt gepresenteerd, ook met een kleurenspectrum van 55% (NTSC).Dit product nam 2 stuks CCFL als het is achtergrondverlichting systerm die werd geplaatst als Edge licht type (boven en beneden) en hebben een werkende levensduur van 50K uurDe TM121SCS01 maakt gebruik van LVDS (1 ch, 6/8-bit) als signaalinvoer systeem, dat is verbonden door 20 pinnen connector met stroomtoevoerspanning van 3.3V (type- Ja.
