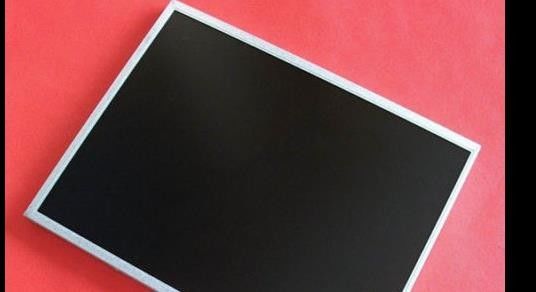

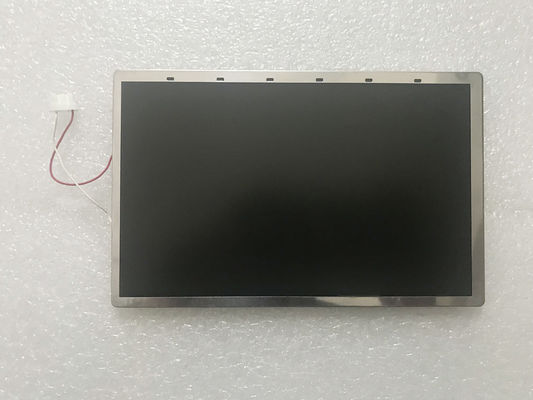

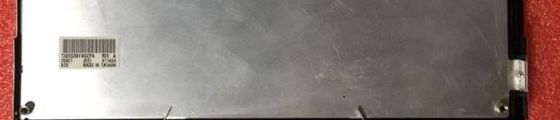

Productdetails:
|
| Modelnummer: | TX23D38VM0CPA | Brandnaam: | HITACHI |
|---|---|---|---|
| Grootte: | 9.0" inch | Besluit nr.: | 800 ((RGB) × 480 (WVGA) 104PPI |
| GLACHTE: | 800 cd/m ² (Type.) | Temperatuurbereik: | Werktemperatuur: -20 ~ 70 °C; opslagtemperatuur: -30 ~ 80 °C |
| Basisinformatie: | Brandnaam | Model | Type | Model Alias |
|---|---|---|---|---|
| TX23D38VM0CPA | a-Si TFT-LCD, LCM | - | ||
| Betrouwbaarheid: | RoHS | Werktemperatuur | Bergingstemperatuur | Trillingsweerstand |
| -20 ~ 70 °C | -30 ~ 80 °C | 2.0G (19,6 m/s2) |
| Panelgrootte: | 9.0 inch | |||
|---|---|---|---|---|
| Pixel kenmerken: | Resolutie | Pixelrangschikking | Puntpitch (W × H) | Pixelpitch (W × H) |
| 800 ((RGB) × 480, WVGA | RGB verticale strook | 00,08125 × 0,24375 mm | 0.24375×0.24375 mm [104PPI] | |
| Mechanische afmetingen: | Actief gebied (W × H) | Bezeloppervlakte (W × H) | Omvang van de contour (W × H) | Omtrekdiepte |
| 195 × 117 mm | 197.0×119,0 mm | 218 × 135 mm | 12.65 (typisch) mm | |
| Overzichtskenmerken | Vormstijl | Afmetingsgraad | Oriëntatie | Vormstijl |
| Platte rechthoek | 15:9 (W: H) | Landschapstype | ||
| Aanraakscherm: | Aanrakingspunten | TP-controller en signaal | Bedrijfssysteem | Touch Tech. |
| - | Zonder regelaar | - | 4-draad Resistive Touch, F/G | |
| Bevestiging: | Achterste bevestigingsgaten (4-Ф2.88) | |||
| Andere kenmerken: | Paneldekking | Gewicht | Oppervlakte | |
| - | 415 g (type) | Antiglare | ||
| Basisinformatie: | Helderheid | Operatiemodus | Contrastverhouding |
|---|---|---|---|
| 400 cd/m2 (Typ.) | IPS, meestal zwart, zender | 8001 (type) (transmisief) | |
| Zienhoek ((L/R/U/D) | Zichtrichting | Reactiesnelheid | |
| 85/85/85/85 (type) | Symmetrie | 25 (Type.) ((Tr+Td) (ms) | |
| Display kleur: | Kleurtemperatuur | Hoeveelheid kleur | Witte kleur |
| 4855K | 16.7M (6-bit + Hi-FRC) | X:0.350; Y:0.360 | |
| 1931 Kleur Gamut: | NTSC-verhouding | sRGB-dekking | Adobe RGB dekking |
| 60% | 74% | 59% | |
| DCI-P3-dekking | Dekking van Rec.2020 | Opmerkingen | |
| 62% | 45% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variatie van de helderheid: | 1.33 (max.) | ||
| Energieverbruik: | 8.46W (type.) |
|---|---|
| Framerate: | 60 Hz |
| Omgekeerde scanning: | - Nee, niet echt. |
| Signal Electrical: | Stroominvoer | Inlaatspanning | Verbruik | |||
|---|---|---|---|---|---|---|
| 465/560mA (type/max.) | 3.3V (type.) | 1.5W (Type.) | ||||
| Interface kenmerken: | Positie | Type | Interface | |||
| - | Verbinding | LVDS (1 ch, 8-bit) | ||||
| Signal Interface: | Brandnaam | Model | Bedrag | Pin Pitch | Pins | Pin toewijzing |
| JAE | FI-SEB20P-HF13E | 1 stuks | 1.25 mm | 20 pinnen | LVDS-20P1C8B-110A | |
| Achterlicht Kenmerken: | Type | Positie | Vorm | Bedrag | Leven ((Uren) | Vervanging |
|---|---|---|---|---|---|---|
| WLED | Type randlicht | - | 3S7P | 70K (type) | - | |
| Interface kenmerken: | Positie | Type | WLED-driver | |||
| - | Verbinding | Met LED-driver | ||||
| Interface-details | Brandnaam | Model | Bedrag | Pin Pitch | Pins | Pin toewijzing |
| JST | SM08B-SRSS-TB | 1 stuks | 1.0 mm | 8 pinnen | BDE-8PINS-VVVNNGGG | |
| Bestuurder elektrisch: | Stroominvoer | Inlaatspanning | Verbruik | |||
| 580 ± 40 mA | 12.0V (type.) | 6.96W (Type.) | ||||
Voor wat betreft mechanische details heeft het een actief gebied van 195 ((W) × 117 ((H) mm, een contourgrootte van 218 ((W) × 135 ((H) mm, een zichtgebied van 197.0 ((W) × 119.0 ((H) mm,met een oppervlaktebehandeling van AntiglareAls een IPS, normaal zwart, transmittief LCM-product, kan TX23D38VM0CPA 400 cd/m2 schermhelderheid 800:1 transmittief contrastverhouding, 85/85/85/85 (Type.) (CR≥10) (L/R/U/D) kijkhoek, beste gezichtsrichting op Symmetrie, en reactietijd van 25 (Typ.) ((Tr+Td) ms. De grijschaal of de helderheid van de subpixel wordt bepaald met een 6-bit + Hi-FRC grijschaalsignaal voor elk punt,dus een palet van 16.7M kleuren, ook met de prestaties van het kleurenpalet 60% (NTSC). Dit product heeft 3S7P WLED als achtergrondverlichtingssysteem gebruikt dat is geplaatst als Edge-lichttype en heeft een levensduur van 70K uur,Met LED-driver. TX23D38VM0CPA maakt gebruik van LVDS (1 ch, 8-bit) als het is signaalinvoer systeem, dat is verbonden door 20 pinnen Connector met stroomtoevoerspanning van 3.3V (Type
