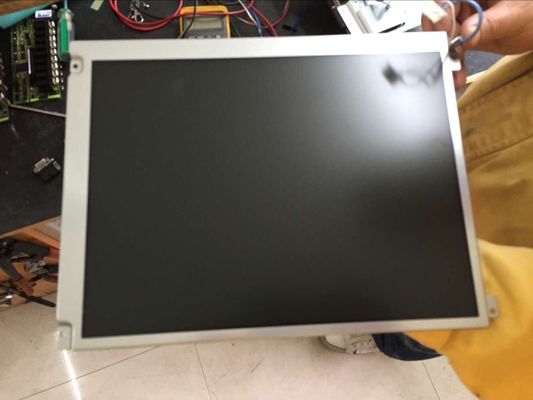

Productdetails:
|
| Modelnummer: | TX23D201VM0BPA | Grootte: | 9.0inCH |
|---|---|---|---|
| Besluit nr.: | 800 ((RGB) × 480 (WVGA) 103PPI | Helderheid: | 800 cd/m ² (Type.) |
| Temperatuurbereik: | Bergingstemperatuur: -30 ~ 80 °C Bedieningstemperatuur: -20 ~ 70 °C Vibratieniveau: 2,0 G (19,6 m/s2 | ||
| Markeren: | TFT LCD-Comité LVDS,De Module van LVDS TFT LCD,VGA-Aanrakingslcd Videovertoning |
||
| Basisinformatie: | Panelmerk | Panelmodel | TX23D201VM0BPA | |
|---|---|---|---|---|
| Diagonale grootte | 9.0" | Toepassing | ||
| Paneltype | a-Si TFT-LCD, LCM | Model Alias | - | |
| Betrouwbaarheid: | Operatieve temp. | -20 ~ 70 °C | Opbergtemperatuur | -30 ~ 80 °C |
| RoHS-staat | Vibratieklasse | 2.0G (19,6 m/s2) | ||
| Specifieke kenmerken |
|
|||
| Pixel kenmerken: | Pixelformaat | 800 ((RGB) × 480 [WVGA] | Dot Pitch | 0.082 × 0,246 mm (H × V) |
|---|---|---|---|---|
| Configuratie | RGB verticale strook | Pixel Pitch | 0.246 × 0,246 mm (H × V) [103PPI] | |
| Mechanische afmetingen: | Afbeeldingsgebied | 196.8 × 118,08 mm (H × V) | Bezelgebied | - |
| Lijst Dim. | 218 × 135 mm (H × V) | Omtrekdiepte | 12.65±0,5 mm | |
| Overzichtskenmerken | Vormfactor | Platte rechthoek | Oriëntatie | Landschapstype |
| Afmetingsgraad | 159 (H:V) | Vormstijl | ||
| Touch Screen: | Aanrakingspunten | 1 punt | TP signaal | - |
| TP-controller | zonder touch controller | Aanraakscherm | 4-draad Resistive Touch | |
| Gaten en beugels: | Achterste bevestigingsgaten (4-Φ2.88) | |||
| Andere kenmerken: | Gewicht | 415 g (type) | Oppervlakte | Antiglare, harde coating (3H) |
| Basisinformatie: | Helderheid | 800 cd/m2 (Typ.) | Contrastverhouding | 8001 (type) (transmisief) |
|---|---|---|---|---|
| Zienhoek | 85/85/85/85 (type) | Optische modus | IPS, meestal zwart, zender | |
| Zichtrichting | Symmetrie | Reactietijd | 40 (Type.) ((Tr+Td) (ms) | |
| Kleurenprestaties: | Chromatische kleur | Wx:0.320" Wy:0.310 | Kleurennummers | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
| Kleurtemperatuur | 6239K | Witte uniformiteit | 1.33 (max.) | |
| 1931 Kleur Gamlt: | NTSC-verhouding | 56% | sRGB | 77% dekking |
| Adobe RGB | 58% dekking | DCI-P3 | 58% dekking | |
| Rec.2020 | 42% dekking | Opmerkingen | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Display prestaties: | Zichtbaarheid buiten | Zonnelicht leesbaar | Overdraagbaarheid |
| Frame frequentie: | 60 Hz |
|---|---|
| Omgekeerde scanning: | Ja (180°) |
| Energieverbruik: | 7.52W (type.) |
| Achtergrondverlichting Kenmerken: | Lampvorm | - | Typ van de lamp | WLED | Levensduur | 70K (Type) (Uren) |
|---|---|---|---|---|---|---|
| Vervanging | - | Bedrag | - | Positie | Type randlicht | |
| Interface kenmerken: | Type | Verbinding | Positie | - | Lampenbestuurder | Met LED-driver |
| Interface-details: | Brandnaam | Model | Pin Pitch | Pins | Bedrag | Configuratie |
| JST | SM08B-SRSS-TB | 1.0 mm | 8 pinnen | 1 stuks | BDE-8PINS-VVVNNGGG | |
| Bestuurder elektrisch: | Inlaatspanning | 12.0V (type.) | Stroominvoer | 510 ± 40 mA | ||
| Verbruik | 6.12W (type.) | |||||
| Signalsysteem: | LVDS (1 ch, 6/8-bit) | Logische spanning | - | |||
|---|---|---|---|---|---|---|
| Signal Electrical: | Inlaatspanning | 3.3V (type.) | Stroominvoer | 430/560mA (type/max.) | ||
| Verbruik | 1.4W (type.) | |||||
| Interface kenmerken: | Type | Verbinding | Positie | - | ||
| Detail van de aansluiting: | Brandnaam | Model | Pin Pitch | Pins | Bedrag | Configuratie |
| JAE | FI-SEB20P-HF13E | 1.25 mm | 20 pinnen | 1 stuks | LVDS-20P1C8B-010F | |
