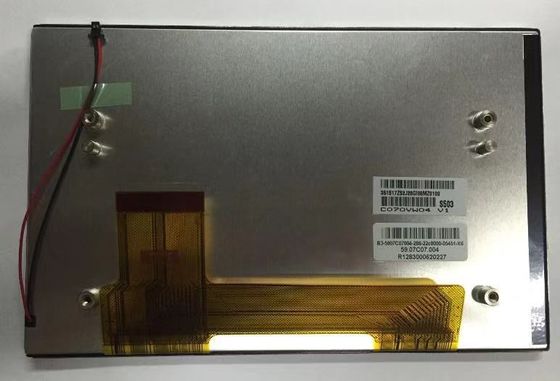

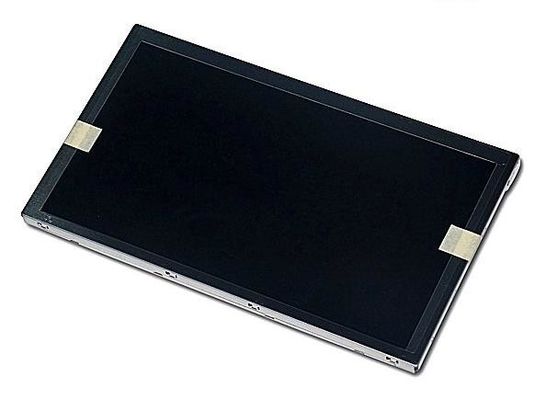

Productdetails:
|
| Modelnummer: | C070VW04 V1 | Brandnaam: | AUO |
|---|---|---|---|
| Grootte: | 7 inch. | Besluit nr.: | 800×480 RGB |
| Helderheid: | 450cd/m2 | Temperatuurbereik: | Bergingstemperatuur: -40 ~ 95 °C Bedieningstemperatuur: -30 ~ 85 °C |
| Zienhoek: | 80/80/80/80 (type) | ||
| Markeren: | Het Industriële LCD Scherm van LVDS,Transmissive AUO TFT LCD |
||
| Basisinformatie: | Brandnaam | Model | Type | Model Alias |
|---|---|---|---|---|
| C070VW04 V1 | a-Si TFT-LCD, LCM | C070VW04 V.1 | ||
| Betrouwbaarheid: | RoHS | Werktemperatuur | Bergingstemperatuur | Trillingsweerstand |
| -30 ~ 85 °C | -40 ~ 95 °C | 2.9G (28,4 m/s2) |
| Panelgrootte: | 7.0 inch | |||
|---|---|---|---|---|
| Pixel kenmerken: | Resolutie | Pixelrangschikking | Puntpitch (W × H) | Pixelpitch (W × H) |
| 800 ((RGB) × 480, WVGA | RGB verticale strook | 0.0635×0.1905 mm | 0.1905×0.1905 mm [133PPI] | |
| Mechanische afmetingen: | Actief gebied (W × H) | Bezeloppervlakte (W × H) | Omvang van de contour (W × H) | Omtrekdiepte |
| 152.4 × 91,44 mm | 154.2 × 93,24 mm | 1640,55 × 105,01 mm | 5.6/12.05 (type/max.) mm | |
| Overzichtskenmerken | Vormstijl | Afmetingsgraad | Oriëntatie | Vormstijl |
| Platte rechthoek | 15:9 (W: H) | Landschapstype | ||
| Bevestiging: | Achterste bevestigingsgaten (4-M2.6) | |||
| Andere kenmerken: | Paneldekking | Gewicht | Oppervlakte | |
| - | 145 g (typisch) | Antiglare | ||
| Basisinformatie: | Helderheid | Operatiemodus | Contrastverhouding |
|---|---|---|---|
| 450 cd/m2 (Typ.) | AMVA, meestal zwart, zendbaar | 15001 (type) (transmisief) | |
| Zienhoek ((L/R/U/D) | Zichtrichting | Reactiesnelheid | |
| 80/80/80/80 (type) | Symmetrie | 10/25 (Typ.) ((Tr/Td) (ms) | |
| Display kleur: | Kleurtemperatuur | Hoeveelheid kleur | Witte kleur |
| 6261K | 262K (6-bit) | X:0.318; Y:0.323 | |
| Variatie van de helderheid: | 1.25 (max.) | ||
| Energieverbruik: | 4.75W (Type.) |
|---|---|
| Framerate: | 60 Hz |
| Omgekeerde scanning: | - Nee, niet echt. |
| Tijdcontroller (T-CON): | Ingebedde T-CON |
| Signal Electrical: | Stroominvoer | Inlaatspanning | Verbruik | |||
|---|---|---|---|---|---|---|
| 6.7/26.0/0.15/0.2mA (type) ((IDD/IAIDD/IGH/IGL) | 3.2/12.5/15.0/-9.0V (Type.) ((VDD/AVDD/VGH/VGL) | - | ||||
| Spanning voor beeldsignalen: | 0≤VIL≤0,3VDD; 0,7VDD≤VIH≤VDD | |||||
| Interface kenmerken: | Positie | Type | Interface | |||
| - | FPC | Parallel RGB (1 ch, 6-bit) | ||||
| Signal Interface: | Brandnaam | Model | Bedrag | Pin Pitch | Pins | Pin toewijzing |
| 1 stuks | 0.5 mm | 50 pinnen | ||||
| Achterlicht Kenmerken: | Type | Positie | Vorm | Bedrag | Leven ((Uren) | Vervanging |
|---|---|---|---|---|---|---|
| WLED | Type randlicht | Array | 4S3P | 10K ((min.) | - | |
| WLED Electrical: | Stroominvoer | Inlaatspanning | Verbruik | |||
| 80/90 mA (type/max.) | 14/16V (type/max.) | |||||
| Interface kenmerken: | Positie | Type | WLED-driver | |||
| - | Verbinding | - Nee, niet echt. | ||||
| Interface-details | Brandnaam | Model | Bedrag | Pin Pitch | Pins | Pin toewijzing |
| JST | SHR-02V-BK-B | 1 stuks | 1.0 mm | 2 pinnen | BLE-2PINS-AC | |
| Verpakking Doos: | Bedrag | Gewicht | Afmeting doos |
|---|---|---|---|
| 40 stuks / doos | 15 kg | 520 × 340 × 250 mm (L × W × H) |
Voor wat betreft mechanische details heeft het een actief gebied van 152,4 ((W) × 91,44 ((H) mm, een contourgrootte van 164,55 ((W) × 105,01 ((H) × 12,05 ((D) mm, een kijkgebied van 154.2 ((W) × 93.24 ((H) mm, met oppervlaktebehandeling van Antiglare, nettogewicht 145 g (type). Als AMVA, normaal zwart, transmisief LCM-product, kan C070VW04 V1 450 cd/m2 schermhelderheid 1500:1 transmisieve contrastverhouding, 80/80/80/80 (Typ.) ((CR≥10) (L/R/U/D) kijkhoek, beste kijkrichting op Symmetrie, en reactietijd van 10/25 (Typ.) ((Tr/Td) ms.De grijschaal of de helderheid van de sub-pixel wordt bepaald met een 6-bit grijschaal signaal voor elke stipDit product heeft 4S3P WLED als achtergrondverlichtingssysteem, dat is geplaatst als Edge-lichttype en een levensduur van 10K uur heeft.externe achtergrondverlichtingsdriver is extra nodig. C070VW04 V1 maakt gebruik van Parallel RGB (1 ch, 6-bit) als signaalinvoer systeem, dat is verbonden door 50 pins FPC met een voedingsspanning van 3.2/12.5/15.0/-9.0V (Type.) ((VDD/AVDD/VGH/VGL).
