Productdetails:
|
| Besluit nr.: | 320 ((RGB) × 240, QVGA, 70PPI | Brandnaam: | AUO |
|---|---|---|---|
| Grootte: | 5.7 | Afbeeldingsgebied: | 115.2 (W) ×86.4 (H) mm |
| Comité Gewicht: | 150/165 g (type/max.) | Temperatuurbereik: | Operatietemperatuur: -30 ~ 85 °C; opslagtemperatuur: -30 ~ 85 °C |
| Markeren: | Het Industriële LCD Scherm van LVDS,het Comité van 6 beetjetft lcd |
||

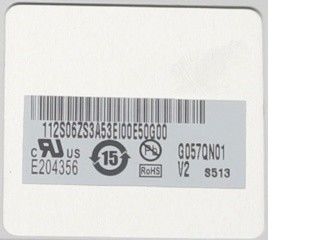

| Basisinformatie: | Brandnaam | Model | G057QN01 V2 | |
|---|---|---|---|---|
| Type | LCM a-Si TFT-LCD | Gebruikt voor |
|
|
| Schermgrootte | 5.7" | Alias | 97.05G01.200 | |
| Milieu: | Opbergtemperatuur | -30 ~ 85 °C | Operatieve temp. | -30 ~ 85 °C |
| RoHS | Vibratie | 1.5G (14,7 m/s2) |
| Pixel kenmerken: | Resolutie | 320 ((RGB) × 240, QVGA | Dot Pitch ((mm)) | 0.120 × 0,360 (H × V) |
|---|---|---|---|---|
| Pixelformaat | RGB verticale strook | Pixel Pitch ((mm) | 0.360×0.360 (H×V) [70PPI] | |
| Mechanische afmetingen: | Actieve oppervlakte ((mm) | 115.2 ((H) × 86.4 ((V) | Bezelgebied ((mm) | 118.2(H) × 89.4(V) |
| Lijst Dim. ((mm) | 144 ((H) × 104,6 ((V) | Diepte ((mm) | 12.3/12.8 (type/max.) | |
| Overzichtskenmerken | Vormstijl | Platte rechthoek | De vorm van de contour | |
| Afmetingsgraad | 43 (H:V) | Oriëntatie | Landschapstype | |
| Montage: | Achterste bevestigingsgaten (4-Φ2.6) | |||
| Andere specificaties: | Gewicht | 150/165 g (type/max.) | Behandeling | Antiglare, harde coating (3H) |
| Basisinformatie: | Lichtsterkte ((cd/m2) | 800 (type) | Contrastverhouding | 8001 (type) (transmisief) |
|---|---|---|---|---|
| Zienhoek | 80/80/70/70 (type) | Afbeeldingsmodus | TN, normaal wit, transmisief | |
| Het beste zicht op | 12 uur. | Reactie (s) | 15/10 (Typ.) ((Tr/Td) | |
| Kleurenprestaties: | Witte coördinaten | X:0.313; Y:0.329 | Kleuren weergeven | 262K (6-bit) |
| Kleurtemperatuur | 6485K | Witte uniformiteit | 1.30 (max.) ((5 punten) | |
| 1931 Kleur Gamut: | NTSC-verhouding | 49% | sRGB | 69% dekking |
| Adobe RGB | 52% dekking | DCI-P3 | 51% dekking | |
| Rec.2020 | 37% dekking | Opmerkingen | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Display prestaties: | Zichtbaarheid buiten | Zonnelicht leesbaar | Transmissiviteit |
| Framerate: | 60 Hz |
|---|---|
| Omgekeerde scanning: | Ja (U/D, L/R) |
| Energieverbruik: | 3.34W (type.) |
| Tijdcontroller (T-CON): | Ingebedde T-CON |
| Signal Electrical: | Spanningsvoorziening | 3.3V (type.) | Huidig aanbod | 115/130 mA (type/max.) | ||
|---|---|---|---|---|---|---|
| Verbruik | 0.46/0.51W (type/max.) | |||||
| Signaaltype: | CMOS (1 ch, 6-bit) | Signalspanning | 0≤VIL≤0,3VDD; 0,7VDD≤VIH≤VDD | |||
| Interface kenmerken: | Positie | - | Type | Verbinding | ||
| Interface-details: | Brandnaam | Model | Hoeveelheid | Pins | Pitch | Pinconfiguratie |
| - Ik heb het gedaan. | 089H33-000100-G2-R | 1 stuks | 33 pinnen | 0.5 mm | DRGB-33P1C6B-010A | |
| Achterlicht Kenmerken: | Vorm | - | Type | WLED | Positie | Type randlicht |
|---|---|---|---|---|---|---|
| Vervanging | Vervangbaar | Hoeveelheid | - | Levensduur | 50K ((min.) (uren) | |
| Lamp elektrisch: | Spanningsvoorziening | 25.6/29.2V (type/max.) | Huidig aanbod | 100 mA (typisch) | ||
| Verbruik | 2.56/2.92W (type/max.) | |||||
| Interface kenmerken: | Positie | - | Type | Verbinding | ||
| Interface-details: | Brandnaam | Model | Hoeveelheid | Pins | Pitch | Pinconfiguratie |
| JST | SM06B-SRKS-G-TB | 1 stuks | 6 pinnen | 1.0 mm | ||
| Achterlicht Driver: | Met LED-driver | |||||
| Bestuurder elektrisch: | Spanningsvoorziening | 9.0/12.0/20.0V (min./type/max.) | Huidig aanbod | 0.24/0.29A (type/max.) | ||
| Verbruik | 2.88/3.48W (type/max.) | |||||
Voor wat betreft mechanische details heeft het een actief gebied van 115,2 ((W) × 86,4 ((H) mm, een contourgrootte van 144 ((W) × 104,6 ((H) × 12,8 ((D) mm, een kijkgebied van 118.2 ((W) × 89.4 ((H) mm, met oppervlaktebehandeling van Antiglare, Hard coating (3H), nettogewicht 150/165 g (type./max.). Als TN, normaal wit, Transmissive LCM product,G057QN01 V2 kan 800 cd/m2 weergeven helderheid 8001 transmisieve contrastverhouding, 80/80/70/70 (Type) (CR≥10) (L/R/U/D) kijkhoek, beste kijkrichting om 12 uur en responstijd van 15/10 (Type) (Tr/Td) ms.De grijschaal of de helderheid van de sub-pixel wordt bepaald met een 6-bit grijschaal signaal voor elke stip, waardoor een palet van 262K kleuren wordt gepresenteerd, ook met een kleurenspectrum van 50% (NTSC).Dit product nam WLED als het is achtergrondverlichting systerm die werd geplaatst als Edge licht type en hebben een werkende levensduur van 50K uurG057QN01 V2 maakt gebruik van CMOS (1 ch, 6-bit) als signaalinvoer systeem, dat is verbonden door 33 pinnen connector met stroomtoevoerspanning van 3.3V (Type.).
