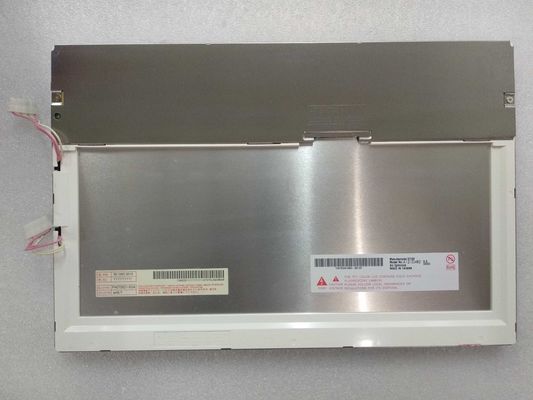

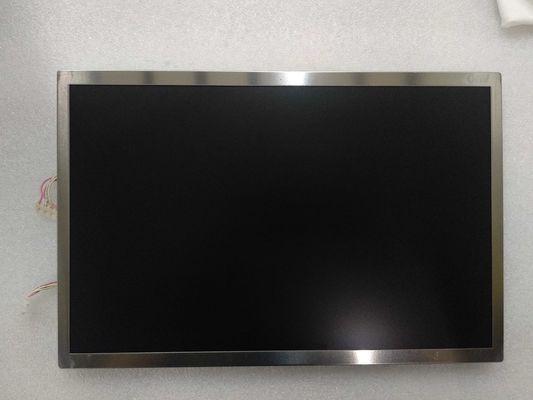

Productdetails:
|
| Modelnummer: | A121EW02 V0 | Brandnaam: | AUO |
|---|---|---|---|
| Grootte: | 12.1 inch | Besluit nr.: | 1280×800 RGB |
| GLACHTE: | 450cd/m2 | Temperatuurbereik: | Operatietemperatuur: 0 ~ 70 °C; opslagtemperatuur: -20 ~ 70 °C |
| Markeren: | Het Comité van 50% NTSC TFT LCD,De Vertoning WLED LVDS van AUO LCD |
||
| Basisdetail: | Vervaardiging | Modelnaam | A121EW02 V0 | |
|---|---|---|---|---|
| Paneltype | a-Si TFT-LCD, LCM | Een andere naam | A121EW02 V.0 | |
| Panelgrootte | 12.1 inch | Ontworpen voor |
|
|
| Maximale ratings: | OP-temperatuur | 0 ~ 70 °C | ST Temperatuur | -20 ~ 70 °C |
| Basisinformatie: | Luminansie | 450 cd/m2 (Typ.) | Contrastverhouding | 350: 1 (typisch) (transmisief) |
|---|---|---|---|---|
| Goed zicht op | Om zes uur. | Reactiesnelheid | 12/18 (Type) (Tr/Td) (ms) | |
| Zienhoek | 65/65/50/65 (type) | Operatiemodus | TN, normaal wit, transmisief | |
| Kleurenprestaties: | Chromatische kleur | Wx:0.310" Wy:0.330 | Ondersteunende kleur | 262K (6-bit) |
| Kleurtemperatuur | 6638K | Witte uniformiteit | 1.43 (Type.) | |
| 1931 Kleur Gamut: | NTSC-verhouding | 69% | sRGB | 93% dekking |
| Adobe RGB | 73% dekking | DCI-P3 | 72% dekking | |
| Rec.2020 | 52% dekking | Opmerkingen | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Pixel kenmerken: | Aantal pixels | 1280 ((RGB) × 800 [WXGA] | De regeling | RGB verticale strook |
|---|---|---|---|---|
| Dot Pitch ((W×H)) | 0.068×0.204 mm | Pixel Pitch ((W × H) | 0.204 × 0,204 mm [124PPI] | |
| Fysieke grootte: | Actief kijken | 261.12 ((W) × 163.2 ((H) mm | Over het algemeen Dim. | 278.2 ((W) × 184 ((H) mm |
| Bezelopening | 262.8 ((W) × 164.8 ((H) mm | Algemene diepte | 13.8 (typisch) mm | |
| Overzichtskenmerken | Vormvorm | Platte rechthoek | Oriëntatie | Landschapstype |
| Afmetingsgraad ((W:H) | 16:10 | Vormstijl | ||
| Bevestiging: | Zonder | |||
| Andere gegevens: | De massa | 750 g (typisch) | Oppervlakte | |
| Hernieuwingssnelheid: | 60 Hz |
|---|---|
| Omgekeerde scanning: | - Nee, niet echt. |
| Signal Electrical: | Invoerstroom | 400 mA (Type.) | Inlaatspanning | 3.3V (type.) | ||
|---|---|---|---|---|---|---|
| Verbruik | 1.6W (type.) | Signalinterface | LVDS (1 ch, 6-bit) | |||
| Interface kenmerken: | Positie | - | Fysiek type | Verbinding | ||
| Signal Interface: | Brandnaam | Model | Bedrag | Pin Pitch | Pinbedrag | Pin toewijzing |
| HRS | DF19LA-20P-1H ((56) | 1 stuks | 1.0 mm | 20 pinnen | LVDS-20P1C6B-180C | |
| Lampken: | Lampvorm | Recht. | Typ van de lamp | CCFL | Positie | Type randlicht |
|---|---|---|---|---|---|---|
| Uitwisseling | - | Bedrag | 4 stuks | Leven | - | |
| Lamp elektrisch: | Invoerstroom | 4.0/6.0/7.0mA (min./type/max.) | Inlaatspanning | 538V (type) | ||
| Frequentie | 45/52/70KHz (min./type/max.) | Inrichtingsspanning | 900/1200V (min.) (Ta=+25/0°C) | |||
| Verbruik | 13.2W (Type.) | |||||
| Interface kenmerken: | Positie | - | Fysiek type | Verbinding | ||
| Interface-details: | Brandnaam | Model | Bedrag | Pin Pitch | Pinbedrag | Pin toewijzing |
| JST | BHR-04VS-1 | 2 stuks | 4.0 mm | 4 pinnen | BLL-4PINS-HLHL | |
| Achterlicht Driver: | - Nee, niet echt. | |||||
Voor wat betreft mechanische details heeft het een actief gebied van 261,12 ((W) × 163,2 ((H) mm, een contourgrootte van 278,2 ((W) × 184 ((H) × 14,1 ((D) mm, een kijkgebied van 262.8 ((W) × 164.8(H) mm, nettogewicht 750 g (type). Als TN, normaal wit, transmisief LCM-product, kan A121EW02 V0 een schermhelderheid van 450 cd/m2 leveren met een transmisieve contrastverhouding van 350:1, 65/65/50/65 (type.) (CR≥10) (L/R/U/D) kijkhoek, de beste zichtingsrichting op 6 uur, en de responstijd van 12/18 (Typ.) ((Tr/Td) ms. De grijschaal of de helderheid van de subpixel wordt bepaald met een grijschaalsignaal van 6 bits voor elk punt,een palet van 262K kleurenDit product heeft 4 stuks CCFL aangenomen omdat het een achtergrondverlichtingssysteem is dat is geplaatst als Edge-lichttype, er is ook een externe achtergrondverlichtingsdriver nodig.A121EW02 V0 gebruikt LVDS (1 ch, 6-bit) als het signaalinvoer systeem, dat is verbonden door 20 pinnen Connector met stroomtoevoer spanning van 3.3V (Type.)
