Productdetails:
|

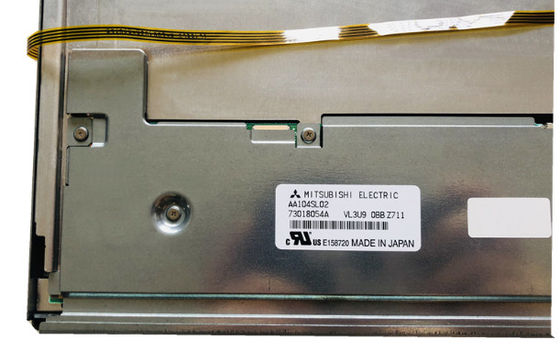

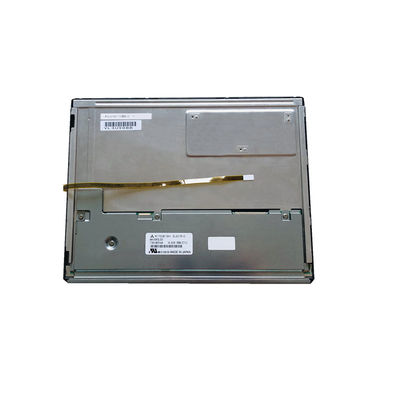

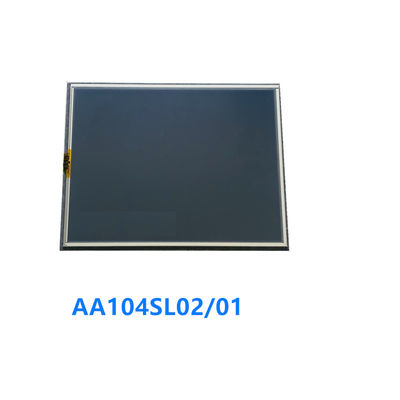

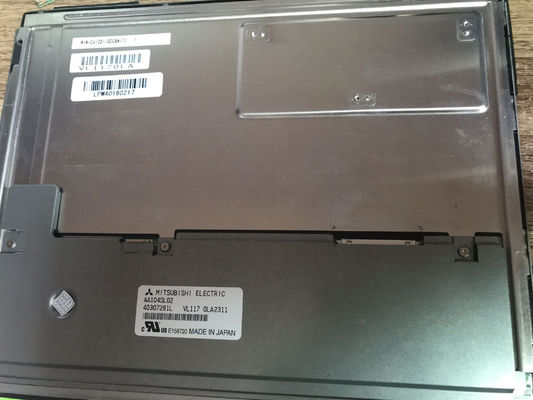

| Modelnummer: | AA104SL02 | Brandnaam: | Mitsubishi |
|---|---|---|---|
| Grootte: | 10.4 inch | Besluit nr.: | 800 ((RGB) × 600 (SVGA) 96PPI |
| GLACHTE: | 700 cd/m2 (Typ.) | Temperatuurbereik: | Bergingstemperatuur: -30 ~ 80 °C |
| Markeren: | DE VERTONING VAN WLED FSTN LCD,De Industriële TFT Vertoning van WLED |
||
| Basisinformatie: | Brandnaam | Model | Type | Model Alias |
|---|---|---|---|---|
 |
AA104SL02 | a-Si TFT-LCD, LCM | - | |
| Betrouwbaarheid: | RoHS | Werktemperatuur | Bergingstemperatuur | Trillingsweerstand |
|
-30 ~ 80 °C | -30 ~ 80 °C |
| Panelgrootte: | 10.4 inch | |||
|---|---|---|---|---|
| Pixel kenmerken: | Resolutie | Pixelrangschikking | Puntpitch (W × H) | Pixelpitch (W × H) |
| 800 ((RGB) × 600, SVGA | RGB verticale strook | 0.088×0.264 mm | 0.264 × 0,264 mm [96PPI] | |
| Mechanische afmetingen: | Actief gebied (W × H) | Bezeloppervlakte (W × H) | Omvang van de contour (W × H) | Omtrekdiepte |
| 211.2×158,4 mm | 215.4 × 161,8 mm | 230 × 180,2 mm | 9.5±0,5 mm | |
| Overzichtskenmerken | Vormstijl | Afmetingsgraad | Oriëntatie | Vormstijl |
| Platte rechthoek | 43 (W: H) | Landschapstype | ||
| Bevestiging: | Zijdelingse bevestigingsgaten (4-M3) aan linker, rechter rand | |||
| Andere kenmerken: | Paneldekking | Gewicht | Oppervlakte | |
| - | 465 g (typisch) | Antiglare, harde coating (3H) | ||
| Basisinformatie: | Helderheid | Operatiemodus | Contrastverhouding |
|---|---|---|---|
| 700 cd/m2 (Typ.) | TN, normaal wit, transmisief | 7001 (type) (transmisief) | |
| Zienhoek ((L/R/U/D) | Zichtrichting | Reactiesnelheid | |
| 80/80/80/60 (type) | Om zes uur. | 4/12 (Type.) ((Tr/Td) (ms) | |
| Display kleur: | Kleurtemperatuur | Hoeveelheid kleur | Witte kleur |
| 6485K | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | X:0.313; Y:0.329 | |
| 1931 Kleur Gamut: | NTSC-verhouding | sRGB-dekking | Adobe RGB dekking |
| 41% | 58% | 43% | |
| DCI-P3-dekking | Dekking van Rec.2020 | Opmerkingen | |
| 43% | 31% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variatie van de helderheid: | 1.30 (max.) ((5 punten) |
||
| Prestaties: | 3D-type | Zichtbaarheid buiten | Reflectie |
| - | Zonnelicht leesbaar | ||
| Energieverbruik: | 5.2W (Type.) | |
|---|---|---|
| Framerate: | 60 HzOmgekeerde scanning:
| Ja (180°) |
| Signal Electrical: | Stroominvoer | Inlaatspanning | Verbruik | |||
|---|---|---|---|---|---|---|
| 300/430 mA (type/max.) | 3.3V (type.) | - | ||||
| Interface kenmerken: | Positie | Type | Interface | |||
| - | Verbinding | LVDS (1 ch, 6/8-bit) | ||||
| Signal Interface: | Brandnaam | Model | Bedrag | Pin Pitch | Pins | Pin toewijzing |
| I-PEX | 20186-020E-11F | 1 stuks | 1.25 mm | 20 pinnen | LVDS-20P1C8B-010H | |
| Achterlicht Kenmerken: | Type | Positie | Vorm | Bedrag |
Leven ((Uren) | Vervanging |
|---|---|---|---|---|---|---|
| WLED | Type randlicht | - | - | 100K (type) | - | |
| Interface kenmerken: | Positie | Type | WLED-driver | |||
| - | Verbinding | Met LED-driver | ||||
| Interface-details | Brandnaam | Model | Bedrag | Pin Pitch | Pins | Pin toewijzingH:Higt Voltage N:No connection L:Low Voltage A:Anode C:Cathode" width="16"/> |
| JAE | FI-S6P-HFE | 1 stuks | 1.25 mm | 6 pinnen | ||
| Bestuurder elektrisch: | Stroominvoer | Inlaatspanning | Verbruik | |||
| een vermogen van meer dan 300 W; | 12.0±1.2V | |||||
Voor wat betreft mechanische details heeft het een actief gebied van 211.2 ((W) × 158.4 ((H) mm, een contourgrootte van 230 ((W) × 180.2 ((H) × 10 ((D) mm, een kijkgebied van 215.4 ((W) × 161.8(H) mm, met oppervlaktebehandeling van Antiglare, Hard coating (3H), nettogewicht 465g (type). Als TN, normaal wit, Transmissive LCM product, kan AA104SL02 700 cd/m2 display helderheid 700:1 transmisieve contrastverhouding, 80/80/80/60 (Typ.) ((CR≥10) (L/R/U/D) kijkhoek, beste kijkrichting op 6 uur en responstijd van 4/12 (Typ.) ((Tr/Td) ms.De grijschaal of de helderheid van de sub-pixel wordt bepaald met een 6-bit / 6-bit + Hi-FRC grijschaal signaal voor elke stip, waardoor een palet van 262K/16.7M kleuren wordt gepresenteerd, ook met een kleurenspectrum van 40% (NTSC).Dit product heeft WLED als achtergrondverlichting systeem dat werd geplaatst als Edge licht type en hebben een werkende levensduur van 100K uurAA104SL02 maakt gebruik van LVDS (1 ch, 6/8-bit) als het signaalinvoer systeem, dat is verbonden door 20 pinnen Connector met stroomtoevoerspanning van 3.3V (Type.)
