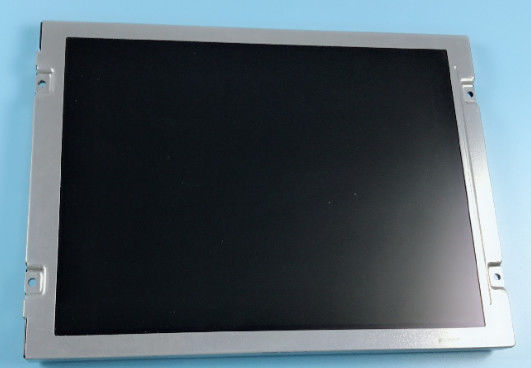

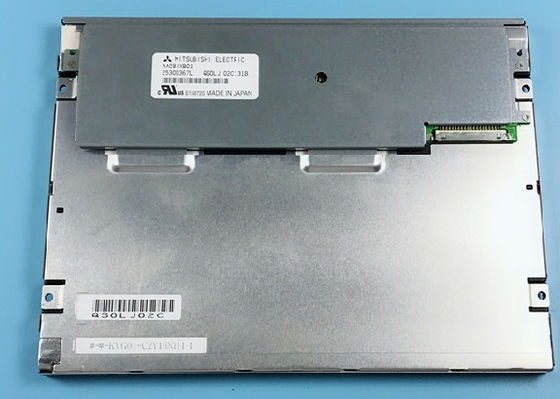

Productdetails:
|
| Modelnummer: | AA084SB11 | Brandnaam: | Mitsubishi |
|---|---|---|---|
| Grootte: | 8.4 inch. | Besluit nr.: | 800 × 600 RGB |
| GLACHTE: | 1200cd/m2 | Temperatuurbereik: | Operatietemperatuur: -30 ~ 80 °C; opslagtemperatuur: -30 ~ 80 °C |
| Typ van de lamp: | WLED | Signalinterface: | LVDS |
| Markeren: | DE VERTONING VAN WLED FSTN LCD,De Industriële TFT Vertoning van WLED |
||
| Basisinformatie: | Brandnaam | Model 1 Verenigbaar | Type | Model Alias |
|---|---|---|---|---|
| AA084SB11 | a-Si TFT-LCD, LCM | T-55466D084J-LW-A-ACN | ||
| Betrouwbaarheid: | RoHS | Werktemperatuur | Bergingstemperatuur | Trillingsweerstand |
| -30 ~ 80 °C | -30 ~ 80 °C |
| Panelgrootte: | 8.4 inch | |||
|---|---|---|---|---|
| Pixel kenmerken: | Resolutie | Pixelrangschikking | Puntpitch (W × H) | Pixelpitch (W × H) |
| 800 ((RGB) × 600, SVGA | RGB verticale strook | 0.071×0.213 mm | 0.213 × 0,213 mm [119 PPI] | |
| Mechanische afmetingen: | Actief gebied (W × H) | Bezeloppervlakte (W × H) | Omvang van de contour (W × H) | Omtrekdiepte |
| 170.4 × 127,8 mm | 174.9 × 132,2 mm | 199.5×149 mm | 11.5 (typisch) mm | |
| Overzichtskenmerken | Vormstijl | Afmetingsgraad | Oriëntatie | Vormstijl |
| Platte rechthoek | 43 (W: H) | Landschapstype | ||
| Bevestiging: | Gezichtsbevestigingsgaten (4-Φ3.4), zijbevestigingsgaten (4-M2) | |||
| Andere kenmerken: | Paneldekking | Gewicht | Oppervlakte | |
| - | 365 g (typisch) | Antiglare, harde coating (3H) | ||
| Basisinformatie: | Helderheid | Operatiemodus | Contrastverhouding |
|---|---|---|---|
| 1200 cd/m2 (Typ.) | TN, normaal wit, transmisief | 6001 (type) (transmisief) | |
| Zienhoek ((L/R/U/D) | Zichtrichting | Reactiesnelheid | |
| 80/80/80/60 (type) | Om zes uur. | 4/12 (Type.) ((Tr/Td) (ms) | |
| Display kleur: | Kleurtemperatuur | Hoeveelheid kleur | Witte kleur |
| 6485K | 262K/16.7M (6-bit / 8-bit) | X:0.313; Y:0.329 | |
| 1931 Kleur Gamut: | NTSC-verhouding | sRGB-dekking | Adobe RGB dekking |
| 39% | 54% | 41% | |
| DCI-P3-dekking | Dekking van Rec.2020 | Opmerkingen | |
| 41% | 29% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variatie van de helderheid: | 1.30 (max.) ((5 punten) | ||
| Prestaties: | 3D-type | Zichtbaarheid buiten | Reflectie |
| - | Zonnelicht leesbaar | ||
| Energieverbruik: | 6.9W (Type.) |
|---|---|
| Framerate: | 60 Hz |
| Omgekeerde scanning: | Ja (180°) |
| Signal Electrical: | Stroominvoer | Inlaatspanning | Verbruik | |||
|---|---|---|---|---|---|---|
| 260/420 mA (type/max.) | 3.3V (type.) | - | ||||
| Interface kenmerken: | Positie | Type | Interface | |||
| - | Verbinding | LVDS (1 ch, 6/8-bit) | ||||
| Signal Interface: | Brandnaam | Model | Bedrag | Pin Pitch | Pins | Pin toewijzing |
| JAE | FI-SEB20P-HFE | 1 stuks | 1.25 mm | 20 pinnen | LVDS-20P1C8B-010H | |
| Achterlicht Kenmerken: | Type | Positie | Vorm | Bedrag | Leven ((Uren) | Vervanging |
|---|---|---|---|---|---|---|
| WLED | Typ randlicht (onderzijde) | 2 snaren | 2 snaren | 100K (type) | Vervangbaar | |
| WLED Electrical: | Stroominvoer | Inlaatspanning | Verbruik | |||
| 100/110 mA (type/max.) | 30/38.1V (type/max.) | 6.0W (Type.) | ||||
| Interface kenmerken: | Positie | Type | WLED-driver | |||
| - | Verbinding | - Nee, niet echt. | ||||
| Interface-details | Brandnaam | Model | Bedrag | Pin Pitch | Pins | Pin toewijzing |
| JST | SM06B-SHLS-TF ((LF) ((SN)) | 1 stuks | 1.0 mm | 6 pinnen | BLE-6PINS-NNCAAC | |
Voor wat betreft mechanische details heeft het een actief gebied van 170,4 ((W) × 127,8 ((H) mm, een contourgrootte van 199,5 ((W) × 149 ((H) × 12 ((D) mm, een kijkgebied van 174.9 ((W) × 132.2(H) mm, met oppervlaktebehandeling van Antiglare, Hard coating (3H), nettogewicht van 365g (type). Als TN, Normaal Wit, Transmissive LCM product, kan AA084SB11 1200 cd/m2 display helderheid 600:1 transmisief contrastverhouding, 80/80/80/60 (Typ.) ((CR≥10) (L/R/U/D) kijkhoek, beste zichtrichting op 6 uur, en responstijd van 4/12 (Typ.) ((Tr/Td) ms.De grijschaal of de helderheid van de sub-pixel wordt bepaald met een 6-bit / 8-bit grijschaal signaal voor elke stip, waardoor een palet van 262K/16.7M kleuren wordt gepresenteerd, ook met een kleurenspectrum van 40% (NTSC).Dit product heeft 2 strings WLED als het is achtergrondverlichting systerm die werd geplaatst als Edge licht type (onderkant) en hebben een werkende levensduur van 100K uurAA084SB11 maakt gebruik van LVDS (1 ch, 6/8-bit) als signaalinvoer systeem, dat is verbonden door 20 pinnen connector met stroomtoevoerspanning van 3.3V (type- Ja.
