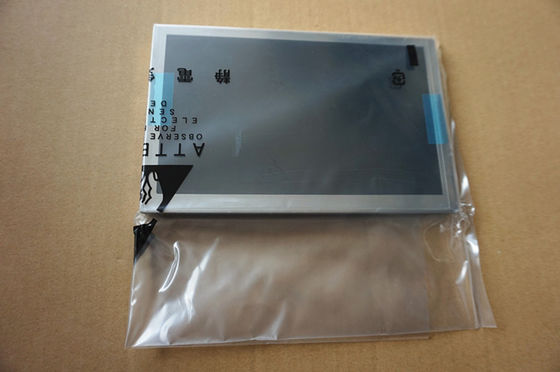

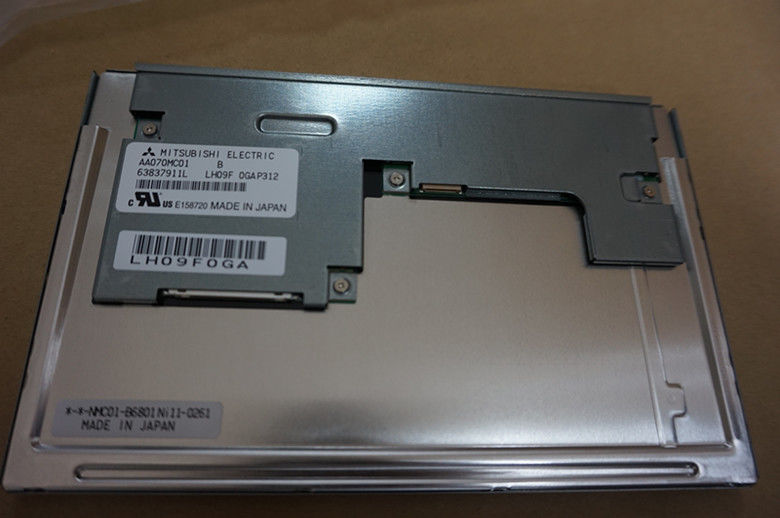

Productdetails:
|
| Modelnummer: | AA070MC01 | Brandnaam: | Mitsubishi |
|---|---|---|---|
| Grootte: | 7.0inCH | Besluit nr.: | 800×480 RGB |
| GLACHTE: | 1000 cd/m2 (type) | Temperatuurbereik: | Operatietemperatuur: -30 ~ 80 °C; opslagtemperatuur: -30 ~ 80 °C |
| Markeren: | DE VERTONING VAN WLED FSTN LCD,De Industriële TFT Vertoning van WLED |
||
| Basisinformatie: | Brandnaam | Model 1 Verenigbaar | Type | Model Alias |
|---|---|---|---|---|
| AA070MC01 | a-Si TFT-LCD, LCM | T-55692D070H-LW-A-AAN | ||
| Betrouwbaarheid: | RoHS | Werktemperatuur | Bergingstemperatuur | Trillingsweerstand |
| -30 ~ 80 °C | -30 ~ 80 °C | - |
| Panelgrootte: | 7.0 inch | |||
|---|---|---|---|---|
| Pixel kenmerken: | Resolutie | Pixelrangschikking | Puntpitch (W × H) | Pixelpitch (W × H) |
| 800 ((RGB) × 480, WVGA | RGB verticale strook | 0.0635×0.1905 mm | 0.1905×0.1905 mm [133PPI] | |
| Mechanische afmetingen: | Actief gebied (W × H) | Bezeloppervlakte (W × H) | Omvang van de contour (W × H) | Omtrekdiepte |
| 152.4 × 91,44 mm | 156.4 × 95,5 mm | 169.8 × 109,7 mm | 8.9±0,5 mm | |
| Overzichtskenmerken | Vormstijl | Afmetingsgraad | Oriëntatie | Vormstijl |
| Platte rechthoek | 15:9 (W: H) | Landschapstype | ||
| Bevestiging: | Zijdelingse bevestigingsgaten (4-M2) aan linker, rechter rand | |||
| Andere kenmerken: | Paneldekking | Gewicht | Oppervlakte | |
| - | 200 g (typisch) |
Doorzichtige, harde coating (3H)
|
||
| Basisinformatie: | Helderheid | Operatiemodus | Contrastverhouding |
|---|---|---|---|
| 1000 cd/m2 (type) | SWV, meestal zwart, zendbaar | 10001 (type) (transmisief) | |
| Zienhoek ((L/R/U/D) | Zichtrichting | Reactiesnelheid | |
| 88/88/88/88 (type) | Symmetrie | 12/12 (Type.) ((Tr/Td) (ms) | |
| Display kleur: | Kleurtemperatuur | Hoeveelheid kleur | Witte kleur |
| 6485K | 262K/16.7M (6-bit / 8-bit) | X:0.313; Y:0.329 | |
| 1931 Kleur Gamlt: | NTSC-verhouding | sRGB-dekking | Adobe RGB dekking |
| 51% | 70% | 53% | |
| DCI-P3-dekking | Dekking van Rec.2020 | Opmerkingen | |
| 52% | 38% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variatie van de helderheid: | 1.30 (max.) ((5 punten) | ||
| Prestaties: | 3D-type | Zichtbaarheid buiten | Reflectie |
| - | Zonnelicht leesbaar | - | |
| Energieverbruik: | 5.1W (Type.) |
|---|---|
| Framerate: | 60 Hz |
| Omgekeerde scanning: | Ja (180°) |
| Signal Electrical: | Stroominvoer | Inlaatspanning | Verbruik | |||
|---|---|---|---|---|---|---|
| 280/450 mA (type/max.) | 3.3V (type.) | 0.92W (Type.) | ||||
| Interface kenmerken: | Positie | Type | Interface | |||
| - | Verbinding | LVDS (1 ch, 6/8-bit) | ||||
| Signal Interface: | Brandnaam | Model | Bedrag | Pin Pitch | Pins | Pin toewijzing |
| JAE | FI-SEB20P-HFE | 1 stuks | 1.25 mm | 20 pinnen | LVDS-20P1C8B-010H | |
| Achterlicht Kenmerken: | Type | Positie | Vorm | Bedrag | Leven ((Uren) | Vervanging |
|---|---|---|---|---|---|---|
| WLED | Type randlicht | - | - | 100K (type) | - | |
| Interface kenmerken: | Positie | Type | WLED-driver | |||
| - | Verbinding | Met LED-driver | ||||
| Interface-details | Brandnaam | Model | Bedrag | Pin Pitch | Pins | Pin toewijzing |
| JAE | FI-S6P-HFE | 1 stuks | 1.25 mm | 6 pinnen | ||
| Bestuurder elektrisch: | Stroominvoer | Inlaatspanning | Verbruik | |||
| 350/430 mA (type/max.) | 12.0±1.2V | 4.2W (Type.) | ||||
AA070MC01 ondersteunt weergave800 ((RGB) × 480Het heeft een beeldverhouding van 15:9 (W:H), waarvan de pixels zijn gerangschikt in RGB Verticale Streep.7 ((H) × 9.4 ((D) mm, zichtbare oppervlakte 156,4 ((W) × 95,5 ((H) mm, met oppervlaktebehandeling van Clear, Hard coating (3H), nettogewicht 200 g (Type).AA070MC01 kan 1000 cd/m2 weergeven helderheid 10001 transmisieve contrastverhouding, 88/88/88/88 (Type) (CR≥10) (L/R/U/D) kijkhoek, beste kijkrichting op Symmetrie en reactietijd van 12/12 (Type) (Tr/Td) ms.De grijschaal of de helderheid van de sub-pixel wordt bepaald met een 6-bit / 8-bit grijschaal signaal voor elke stip, waardoor een palet van 262K/16.7M kleuren wordt gepresenteerd, ook met een kleurenspectrum van 50% (NTSC).Dit product heeft WLED als achtergrondverlichting systeem dat werd geplaatst als Edge licht type en hebben een werkende levensduur van 100K uurAA070MC01 maakt gebruik van LVDS (1 ch, 6/8-bit) als het is signaalinput systeem, dat is verbonden door 20 pinnen Connector met stroomtoevoerspanning van 3.3V(Typ.).
