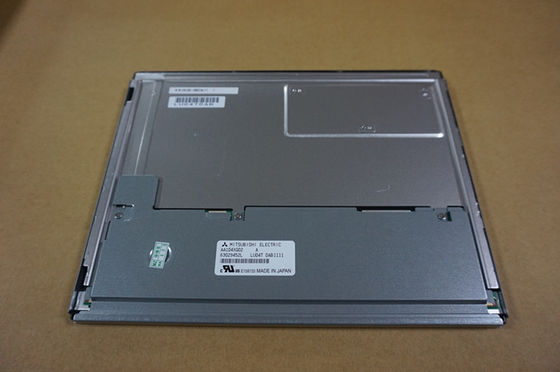

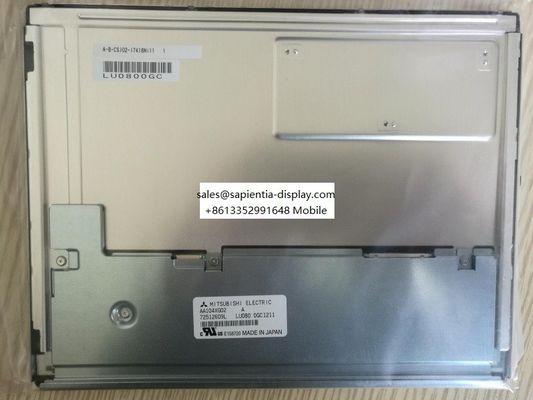

Productdetails:
|
| Modelnummer: | AA104XG02 | Brandnaam: | Mitsubishi |
|---|---|---|---|
| Grootte: | 10.4 inch. | Besluit nr.: | 1024 ((RGB) × 768, XGA, 123PPI |
| GLACHTE: | 500 cd/m ² (Type.) | Signalinterface: | LVDS (1 ch, 6/8-bit), 20 pinnen |
| Zienhoek: | 85/85/85/85 (type) | ||
| Markeren: | DE VERTONING VAN WLED FSTN LCD,De Industriële TFT Vertoning van WLED |
||
| Basisinformatie: | Brandnaam | Model | Type | Model Alias |
|---|---|---|---|---|
| AA104XG02 | a-Si TFT-LCD, LCM | - | ||
| Betrouwbaarheid: | RoHS | Werktemperatuur | Bergingstemperatuur | Trillingsweerstand |
| -30 ~ 80 °C | -30 ~ 80 °C |
| Panelgrootte: | 10.4 inch | |||
|---|---|---|---|---|
| Pixel kenmerken: | Resolutie | Pixelrangschikking | Puntpitch (W × H) | Pixelpitch (W × H) |
| 1024 ((RGB) × 768, XGA | RGB verticale strook | 00,0685 × 0,2055 mm | 0.2055×0.2055 mm [123PPI] | |
| Mechanische afmetingen: | Actief gebied (W × H) | Bezeloppervlakte (W × H) | Omvang van de contour (W × H) | Omtrekdiepte |
| 210.4 × 157,8 mm | 215.4 × 161,8 mm | 230 × 180,2 mm | 9.5±0,5 mm | |
| Overzichtskenmerken | Vormstijl | Afmetingsgraad | Oriëntatie | Vormstijl |
| Platte rechthoek | 43 (W: H) | Landschapstype | ||
| Bevestiging: | Zijdelingse bevestigingsgaten (4-M3) aan linker, rechter rand | |||
| Andere kenmerken: | Paneldekking | Gewicht | Oppervlakte | |
| - | 450 g (typisch) | Antiglare, harde coating (3H) | ||
| Basisinformatie: | Helderheid | Operatiemodus | Contrastverhouding |
|---|---|---|---|
| 500 cd/m2 (Typ.) | SWV, meestal zwart, zendbaar | 10001 (type) (transmisief) | |
| Zienhoek ((L/R/U/D) | Zichtrichting | Reactiesnelheid | |
| 85/85/85/85 (type) | Symmetrie | 12/12 (Type.) ((Tr/Td) (ms) | |
| Display kleur: | Kleurtemperatuur | Hoeveelheid kleur | Witte kleur |
| 6485K | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | X:0.313; Y:0.329 | |
| 1931 Kleur Gamut: | NTSC-verhouding | sRGB-dekking | Adobe RGB dekking |
| 50% | 70% | 53% | |
| DCI-P3-dekking | Dekking van Rec.2020 | Opmerkingen | |
| 52% | 37% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variatie van de helderheid: | 1.30 (max.) ((5 punten) | ||
| Energieverbruik: | 5.5W (Type.) |
|---|---|
| Framerate: | 60 Hz |
| Omgekeerde scanning: | Ja (180°) |
| Signal Electrical: | Stroominvoer | Inlaatspanning | Verbruik | |||
|---|---|---|---|---|---|---|
| 400/870mA (type/max.) | 3.3V (type.) | - | ||||
| Interface kenmerken: | Positie | Type | Interface | |||
| - | Verbinding | LVDS (1 ch, 6/8-bit) | ||||
| Signal Interface: | Brandnaam | Model | Bedrag | Pin Pitch | Pins | Pin toewijzing |
| I-PEX | 20186-020E-11F | 1 stuks | 1.25 mm | 20 pinnen | LVDS-20P1C8B-010H | |
| Achterlicht Kenmerken: | Type | Positie | Vorm | Bedrag | Leven ((Uren) | Vervanging |
|---|---|---|---|---|---|---|
| WLED | Type randlicht | - | - | 100K (type) | - Nee, niet echt. | |
| Interface kenmerken: | Positie | Type | WLED-driver | |||
| - | Verbinding | Met LED-driver | ||||
| Interface-details | Brandnaam | Model | Bedrag | Pin Pitch | Pins | Pin toewijzing |
| JAE | FI-S6P-HFE | 1 stuks | 1.25 mm | 6 pinnen | ||
| Bestuurder elektrisch: | Stroominvoer | Inlaatspanning | Verbruik | |||
| 350/430 mA (type/max.) | 12.0±1.2V | |||||
Voor wat betreft de mechanische details heeft het een actief gebied van 210.4 ((W) × 157.8 ((H) mm, een contourgrootte van 230 ((W) × 180.2 ((H) × 10 ((D) mm, een kijkgebied van 215.4 ((W) × 161.8 ((H) mm, met oppervlaktebehandeling van Antiglare, Hard coating (3H), nettogewicht 450 g (type). Als SWV, normaal zwart, Transmissive LCM product,AA104XG02 kan 500 cd/m2 schermhelderheid leveren 10001 transmisieve contrastverhouding, 85/85/85/85 (Type) (CR≥10) (L/R/U/D) kijkhoek, beste kijkrichting op Symmetry en reactietijd van 12/12 (Type) (Tr/Td) ms.De grijschaal of de helderheid van de sub-pixel wordt bepaald met een 6-bit / 6-bit + Hi-FRC grijschaal signaal voor elke stip, waardoor een palet van 262K/16.7M kleuren wordt gepresenteerd, ook met een kleurenspectrum van 50% (NTSC).Dit product heeft WLED als achtergrondverlichting systeem dat werd geplaatst als Edge licht type en hebben een werkende levensduur van 100K uurAA104XG02 maakt gebruik van LVDS (1 ch, 6/8-bit) als signaalinvoer systeem, dat is verbonden door 20 pinnen connector met stroomtoevoerspanning van 3.3V (Type.).
