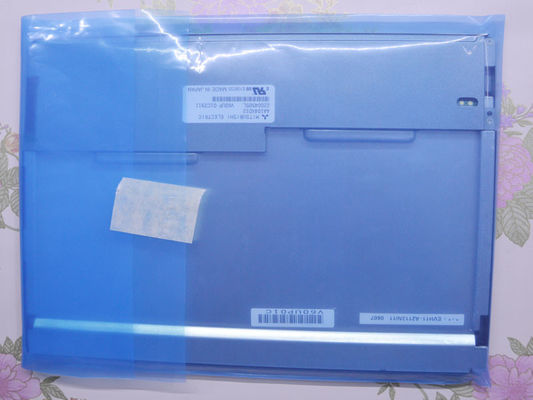

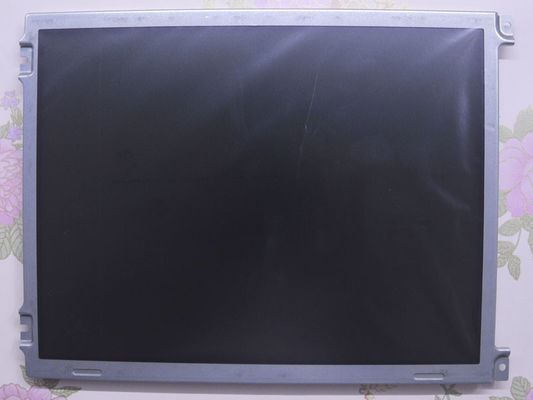

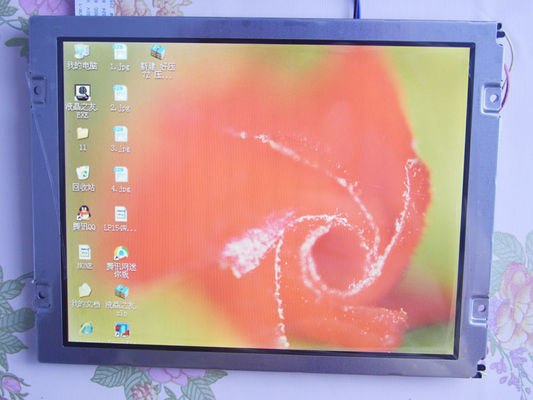

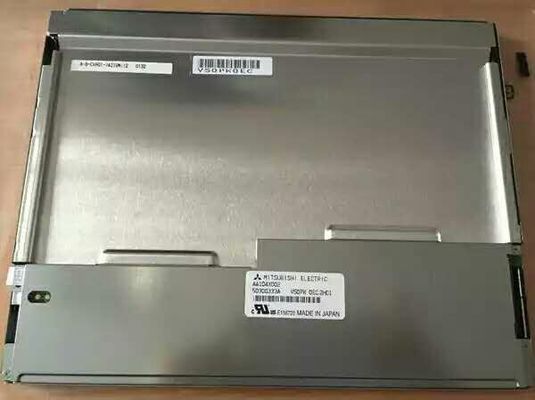

Productdetails:
|
| Modelnummer: | AA104XD02 | Merken: | Mitsubishi |
|---|---|---|---|
| Grootte: | 10.4inch | Resolutie: | 1024 ((RGB) × 768, XGA, 123PPI |
| Helderheid: | 600 cd/m ² (Type.) | Typ van de lamp Typ van de lamp: | Twee snaren WLED, 100.000 uur, zonder bestuurder. |
| Signalinterface: | LVDS (1 ch, 6/8-bit), 20 pinnen | Temperatuurbereik: | Werktemperatuur: -30 ~ 80 °C; opslagtemperatuur: -30 ~ 80 °C |
| Markeren: | het Comité van 600cd/M2 LCM TFT,10.4 het“ Comité van 1024x768 LCD TFT,De Vertoning van AA104XD02 Tft Lcd |
||
| Basisinformatie: | Vervaardiging | Panelmodel 1 Verenigbaar |
Paneltype | Alias |
|---|---|---|---|---|
|
AA104XD02 | a-Si TFT-LCD, LCM | T-55533D104J-LW-A-AAN | |
| Milieu: | RoHS-staat | Operatieve temp. | Opbergtemperatuur | Vibratieniveau |
|
-30 ~ 80 °C | -30 ~ 80 °C |
| Basisinformatie: | Luminans (cd/m2) | Zienhoek (L/R/U/D) | Reactietijd (ms) |
|---|---|---|---|
| 600 (type) | 80/80/65/65 (type) | 4/12 (Typ.) ((Tr/Td) | |
| Het beste zicht op | Afbeeldingsmodus | Contrastverhouding | |
| Om zes uur. | TN, normaal wit, transmisief | 700: 1 (typisch) (transmisief) | |
| Display kleur: | Kleurtemperatuur | Kleuren weergeven | Witte coördinaten |
| 6485K | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | X:0.313; Y:0.329 | |
| 1931 Kleur Gamlt: | NTSC-verhouding | sRGB-dekking | Adobe RGB dekking |
| 39% | 54% | 41% | |
| DCI-P3-dekking | Dekking van Rec.2020 | Opmerkingen | |
| 40% | 29% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Witte variatie: | 1.30 (max.) ((5 punten) | ||
| Panelgrootte: | 10.4" | |||
|---|---|---|---|---|
| Pixel kenmerken: | Pixelformaat | Pixelconfiguratie | Pixelpitch (mm) | Puntpitch (mm) |
| 1024 ((RGB) × 768 [XGA] | RGB verticale strook | 0.2055×0.2055 [123PPI] | 0.0685x0.2055 | |
| Mechanische afmetingen: | Actieve oppervlakte (mm) | Bezeloppervlakte (mm) | Omvang van de contour (mm) | Omtrekdiepte (mm) |
| 210.4 ((H) × 157.8 ((V) | 215.4 ((H) × 161.8 ((V) | 230 ((H) × 180,2 ((V) | 10.5±0,5 mm | |
| Overzichtskenmerken | Vormfactor | Oriëntatie | Afmetingsgraad | Vormstijl |
| Platte rechthoek | Landschapstype | 43 (H:V) | ||
| Montage: | Zijdelingse bevestigingsgaten (4-M3) aan linker, rechter rand | |||
| Andere gegevens: | Gewicht | Paneldekking | Behandeling | |
| 520 g (type) | - | Antiglare, harde coating (3H) | ||
| Omgekeerde scanning: | Ja (180°) | |
|---|---|---|
| Verticale frequentie: | 60 HzEnergieverbruik:
| 5.2W (Type.) |
| Lampken: | Type | Positie | Hoeveelheid |
Vorm | Leven ((Uren) | Verwisseling van lampen |
|---|---|---|---|---|---|---|
| WLED | Typ randlicht (bovenzijde) | 2 snaren | 2 snaren | 100K (type) | - | |
| WLED Electrical: | Spanningsvoorziening | Huidig aanbod | Kracht |
|||
| 27/33,3V (type/max.) | 70/80 mA (type/max.) | |||||
| Interface kenmerken: | Positie | Achterlichtstuur | Type | |||
| - | - Nee, niet echt. | Verbinding | ||||
| Interface-details: | Brandnaam | Model | Pin Pitch | Pinbedrag | Hoeveelheid | ConfiguratieH:Higt Voltage N:No connection L:Low Voltage A:Anode C:Cathode" width="16"/> |
| JST | SM06B-SHLS-TF ((LF) ((SN)) | 1.0 mm | 6 pinnen | 1 stuks | BLE-6PINS-NNCAAC | |
| Panel Driving Electrical: | Spanningsvoorziening | Huidig aanbod | Kracht | |||
|---|---|---|---|---|---|---|
| 3.3V (type.) | een vermogen van meer dan 10 kW; | - | ||||
| Interface kenmerken: | Positie | Signaal | Type | |||
| - | LVDS (1 ch, 6/8-bit) | Verbinding | ||||
| Detail van de aansluiting: | Brandnaam | Model | Pin Pitch | Pinbedrag | Hoeveelheid | Configuratie |
| JAE | FI-SE20P-HFE | 1.25 mm | 20 pinnen | 1 stuks | LVDS-20P1C8B-010H | |
| Verpakkingsdoos: | Hoeveelheid | Gewicht | Doosgrootte |
|---|---|---|---|
| 10 stuks / doos | 70,0 kg | 457 × 302 × 422 mm (L × W × H) |
