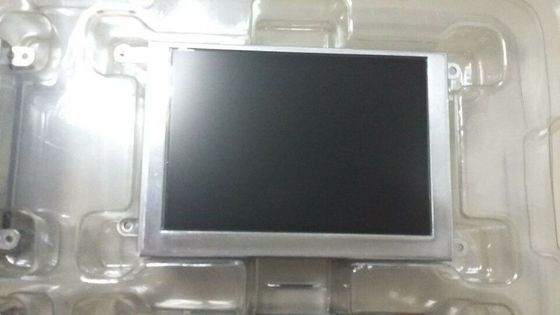

Productdetails:
|
| Merken: | Scherp | Diagonale grootte: | 320 ((RGB) × 240 [QVGA] 106PPI |
|---|---|---|---|
| Luminansie: | 450 cd/m2 (Typ.) | Lichtbron: | CCFL [1 stuks], 20K uur, W/O Driver |
| Milieu: | Operatietemperatuur: -30 ~ 85 °C; opslagtemperatuur: -40 ~ 95 °C; trillingsniveau: 2,9 G (28,4 m/s2) | ||
| Markeren: | 450cd/M2 vierkant LCD Comité,LQ038Q5DR01 vierkant LCD Comité,De Vertoningscomités van QVGA 106PPI Lcd |
||
| Basisinformatie: | Merknaam | Modelnaam | Type | Model Alias |
|---|---|---|---|---|
 |
LQ038Q5DR01 | a-Si TFT-LCD, LCM | LQ038Q5DR01T; LQ038Q5DR01A | |
| Maximale ratings: | RoHS | Werktemperatuur | Bergingstemperatuur | Vibratieniveau |
|
-30 ~ 85 °C | -40 ~ 95 °C | 2.9G (28,4 m/s2) | |
| Toepassing: |
|
|||
| Typische kenmerken: |
|
|||
| Opmerkingen: | LQ038Q5DR01 T: Geen RoHS; LQ038Q5DR01 A: RoHS | |||
| Schermgrootte: | 3.8" | |||
|---|---|---|---|---|
| Pixel kenmerken: | Aantal pixels | Pixelformaat | Puntpitch (H × V) | Pixelpitch (H×V) |
| 320 ((RGB) × 240, QVGA | RGB verticale strook | 0.082×0.2235 mm | 0.246×0,2235 mm [106PPI] | |
| Mechanische afmetingen: | Afbeeldingsoppervlak (H×V) | Bezelopening (H×V) | Algemene afmeting (H × V) | Algemene diepte |
| 780,72 × 53,64 mm | - | 117.6 × 69,45 mm | 13.45 (type) mm | |
| Overzichtskenmerken | Vormvorm | Afmetingsgraad (H:V) | Oriëntatie | Vormstijl |
| Platte rechthoek | 15:10 | Landschapstype | ||
| Andere specificaties: | De massa | Paneldekking | Oppervlaktebehandeling | |
| 135 g (max.) | - | Antiglare, antireflectie | ||
| Gaten en beugels: | Gezichtsmontage gaten (4 stuks) aan de linker- en rechterkant | |||
| Basisinformatie: | Luminansie | Werkstand | Contrastverhouding |
|---|---|---|---|
| 450 cd/m2 (Typ.) | TN, normaal wit, transmisief | 1001 (min.) (overbrengen) | |
| Goed zicht op | Zienhoek | Reactietijd | |
| Om zes uur. | 65/65/40/65 (type) | 30/50 (Typ.) ((Tr/Td) (ms) | |
| Display kleur: | Kleurtemperatuur: | Ondersteunende kleur | Kleurcoördinaten |
| 6485K | 262K (6-bit) | X:0.313; Y:0.329 |
| Achtergrondverlichting Kenmerken: | Type | Positie | Leven ((Uren) | Bedrag | Vorm | Vervanging |
|---|---|---|---|---|---|---|
| CCFL | Typ randlicht (onderzijde) | 20K (min.) | 1 stuks | - | - | |
| CCFL Electrical: | Inlaatspanning | Invoerstroom | Energieverbruik | |||
| 530 ± 60 V | 5.5±0.5A | |||||
| Werkfrequentie | Startspanning | |||||
| 30/60KHz (min./max.) | 1650/1700V (type) (Ta=+25/-30°C) | |||||

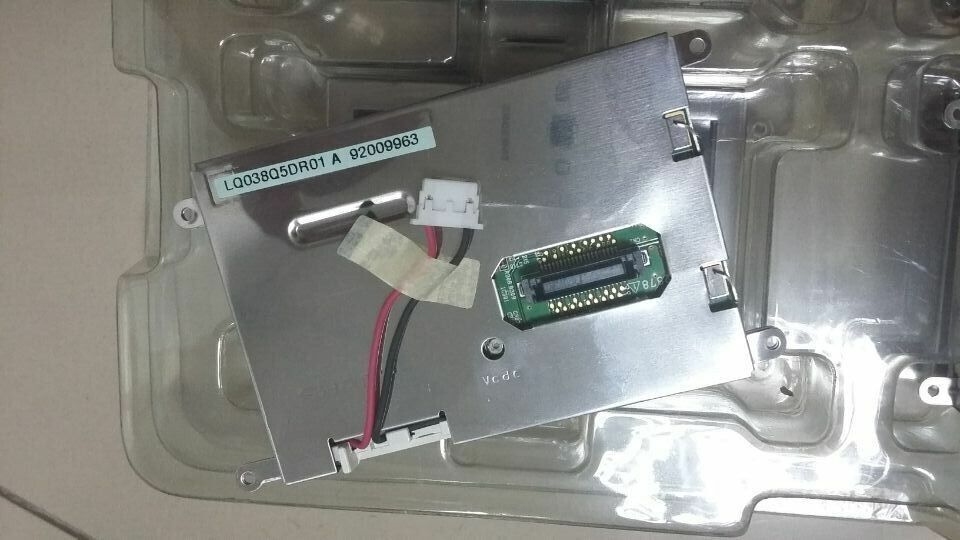

| Interface kenmerken: | Staat van CCFL-rijder | Fysiek type | Interfacepositie | |||
| - Nee, niet echt. | Verbinding | - | ||||
| Interface-details | Merknaam | Modelnaam | Bedrag | Pins | Pin Pitch | Pinconfiguratie |
| JST | BHR-02 ((8.0) VS-1N | 1 stuks | 2 pinnen | 8.0 mm | BLL-2PINS-HL | |
| Hernieuwingssnelheid: | 60 Hz |
|---|---|
| Omgekeerde scanning: | Ja (180°) |
| Signal Electrical: | Inlaatspanning | Invoerstroom | Energieverbruik | |||
|---|---|---|---|---|---|---|
| 3.3V (type) (VCC) | 140/180mA (type/max.) (ICC) | - | ||||
| Spanning voor beeldsignalen: | VIL≤0,3VCC; 0,7VCC≤VIH | |||||
| Interface kenmerken: | Type signaal | Fysiek type | Interfacepositie | |||
| Parallel RGB (1 ch, 6-bit) | Verbinding | - | ||||
| Interface-details: | Merknaam | Modelnaam | Bedrag | Pins | Pin Pitch | Pinconfiguratie |
| JAE | KX14-40K5D-VI-E1000E | 1 stuks | 40 pinnen | 0.8 mm | DRGB-40P1C6B-200A | |

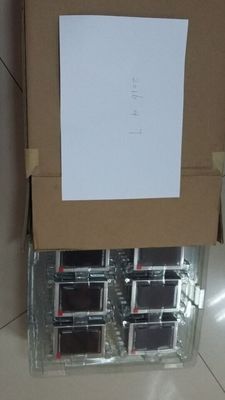

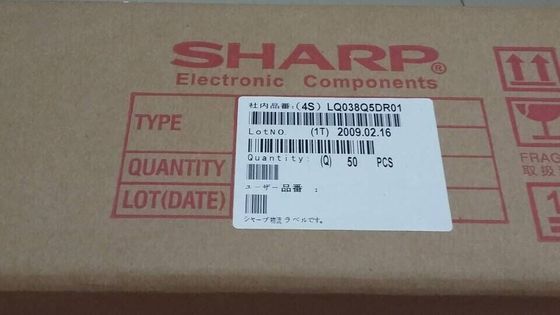

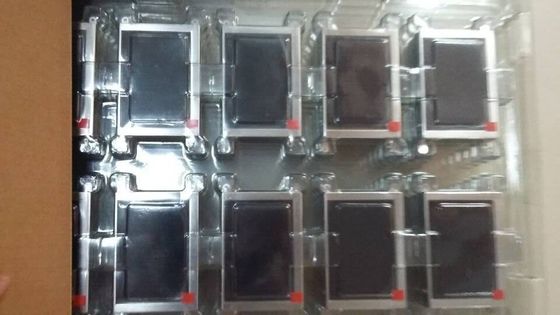

| Verpakkingsdoos: | Bedrag | Gewicht | Grootte (L×W×H) |
|---|---|---|---|
| 50 stuks / doos | 7.5 kg | 503 × 166 × 338 mm (L × W × H) |
