Productdetails:
|
Comité Model: | LQ035Q7DH01 | Comité Merk: | Scherp |
---|---|---|---|
Resolutie: | 240 (RGB) ×320, QVGA, 113PPI | paneelgrootte: | 3.5inch |
Signaalinterface: | Parallelle RGB (1 CH, 6 beetje), 50 spelden FPC | Lamptype: | WLED, 10K-uren, zonder Bestuurder |
Helderheid: | 100cd/m ² | Milieu: | Werkende Temperaturen.: -10 ~ 70 °C; Opslagtemperaturen.: -25 ~ 70 °C |
Hoog licht: | 240×320RGB scherp TFT LCD-Comité,100cd/M2 scherp TFT LCD-Comité,LQ035Q7DH01 |
LQ035 reeks LQ035Q7DH02 LQ035Q7DH01 LQ035Q7DB06M LQ035Q7DB06 LQ035Q7DB05
Basisinformatie: | Merk | Model | Type | ModelAlias |
---|---|---|---|---|
SCHERP | LQ035Q7DH01 | a-Si TFT LCD, LCM | - | |
Betrouwbaarheid: | RoHS | Werkende Temperatuur | Opslagtemperatuur | Trillingsweerstand |
-10 ~ 70 °C | -25 ~ 70 °C | - |
Basisinformatie: | Helderheid | Werkende Wijze | Contrastverhouding |
---|---|---|---|
100 cd/m ² (Type.) | Normaal Wit TN, Transflective | 70:1 (Type.) (Transmissive) 4:1 (Type.) (Weerspiegelend) | |
Het bekijken Hoek (L/R/U/D) | Het bekijken Richting | Reactiesnelheid | |
40/40/40/50 (Type.) (CR≥2) | 6 uur | 30/50 (Type.) (Tr/Td) (Mej.) | |
Vertoningskleur: | Kleurentemperatuur | Kleurenbedrag | Witte kleurenkleurkwaliteit |
- | 262K (6-beetje) | - | |
Prestaties: | 3D Type | Openluchtzicht | Reflectiecoëfficiënt |
- | Leesbaar zonlicht | 2.5/4% (Min./Type.) |
Comité Grootte: | 3,5 duim | |||
---|---|---|---|---|
Pixeleigenschappen: | Resolutie | Pixelregeling | Dot Pitch (W×H) | Pixelhoogte (W×H) |
240 (RGB) ×320, QVGA | RGB Verticale Streep | 0.0745×0.2235 mm | 0.2235×0.2235 mm [113PPI] | |
Mechanische Grootte: | Actief Gebied (W×H) | Vattingsgebied (W×H) | Overzichtsdimensie (W×H) | Overzichtsdiepte |
53.64×71.52 mm | 57.4×75.2 mm | 65×86.2 mm | 4.0±0.2 mm | |
Overzichtseigenschappen: | Vormstijl | Beeldverhouding | Richtlijn | Vormstijl |
Vlakke Rechthoek | 3:4 (W: H) | Portrettype | ||
Touchscreen: | Aanrakingspunten | TP controlemechanisme | Signaaltype | Aanrakingstechnologie |
1 punt | Zonder aanrakingscontrolemechanisme | - | 4-draad Weerstand biedende Aanraking | |
Andere Eigenschappen: | Comité Dekking | Gewicht | Oppervlakte | |
- | 45.0g (Type.) | Harde deklaag (3H) |
Signaal Elektro: | Huidige Input | Voltageinput | Consumptie | |||
---|---|---|---|---|---|---|
3.0/1.5/0.05/-0.05mA (Type.) (ISHA/ISHD/IDD/IEE) | 5.0/3.3/15.0/-10.0V (Type.) (VSHA/VSHD/VDD/VEE) | - | ||||
Interfaceeigenschappen: | Positie | Type | Interface | |||
- | FPC | Parallelle RGB (1 CH, 6 beetje) | ||||
Signaalinterface: | Merk | Model | Bedrag | Pin Pitch | Spelden | Pin Assignment |
PCs 1 | 0,5 mm | 50 spelden |
Backlighteigenschappen: | Type | Positie | Vorm | Bedrag | Het leven (Uren) | Vervanging |
---|---|---|---|---|---|---|
WLED | Rand licht type | - | - | 10K (Type.) | - | |
WLED Elektro: | Huidige Input | Voltageinput | Consumptie | |||
15/20mA (Type. /Max.) | 21.6V (Type.), 25.2V (Max.) | 324mW (Type.) | ||||
Interfaceeigenschappen: | Positie | Type | WLED-Bestuurder | |||
- | Inbegrepen in de interface van het paneelsignaal | Nr |

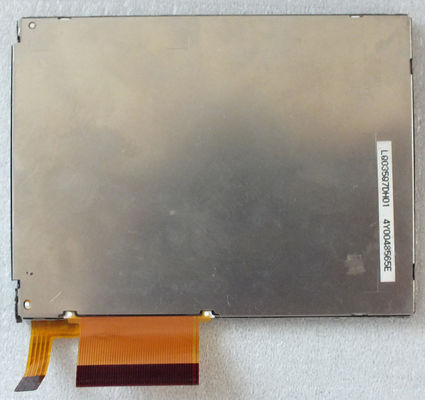

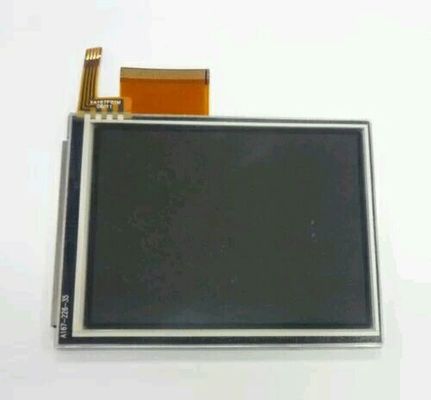

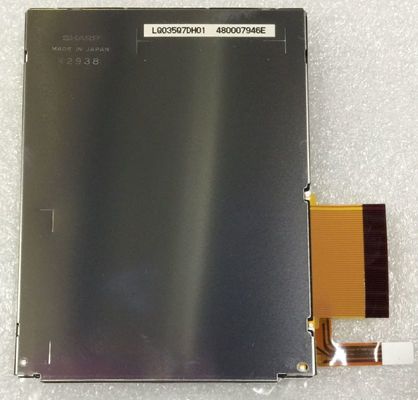

LQ035Q7DH01 is 3,5 centimeter voor centimeter verplaatst het diagonale product van het de vertoningsscherm van a-Si TFT LCD van Scherp, met een ingebouwde WLED backlight, zonder backlightbestuurder, touchscreen 4 draad Weerstand biedende Aanraking. Op basis van laatste versieinformatieblad lcp-03015A dat uit op 10 21 2003 werd vrijgegeven, LQ035Q7DH01-steunenvertoning 240 (RGB) ×320 (QVGA) met beeldverhouding van 3:4 (W: H), de wiens pixel in RGB Verticale Streep worden geschikt. Zoals voor mechanisch detail, kenmerkt het actief gebied van 53,64 ×71.52 (van W) (H) mm, overzichtsgrootte die van 65 ×86.2 (van W) (H) ×4.2 (D) mm, gebiedsgrootte van 57,4 ×75.2 (van W) bekijkt (H) mm, met oppervlaktetreament van Harde deklaag (3H), netto gewicht van 45.0g (Type.). Aangezien TN, normaal Wit, het product van Transflective LCM, LQ035Q7DH01 verstrekt van de de vertoningshelderheid van 100 cd/m ² verhouding van het het 70:1 de transimissive contrast, verhouding van het 4:1 (Type.) de weerspiegelende contrast, 40/40/40/50 (Type.) kan (CR≥2) (L/R/U/D) het bekijken de hoek, de beste meningsrichting op 6 uur, en de reactietijd van 30/50 (Type.) Mej. Grijze schaal worden (van Tr/Td) of de helderheid van het sub-pixel bepaald met een signaal van de 6 beetje grijs schaal voor elke punt, waarbij een palet van 262K-kleuren wordt voorgesteld. Dit product keurde WLED goed aangezien het backlight systeem dat als Rand licht type werd geplaatst en een beroepsleventijd van 10K-uren heeft is, is de externe backlightbestuurder bovendien nodig.
