Productdetails:
|

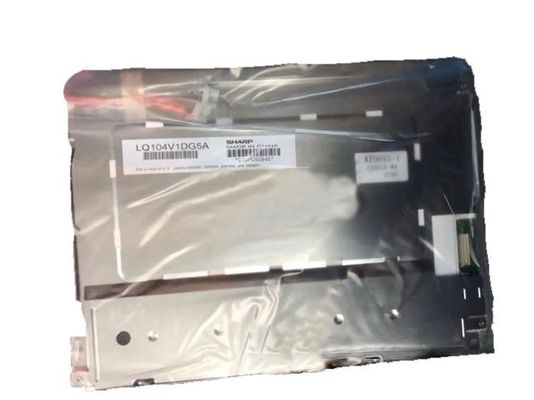

Fabrikant: | Scherp | ModelName: | LQ104V1DG5A |
---|---|---|---|
Pixelaantal: | 640 (RGB) ×480 (VGA) 76PPI | Het schermgrootte: | 10.4“ |
Helderheid: | 350 cd/m ² (Type.) | Backlight: | 2 PCs CCFL, 50K-uren, Geen Bestuurder |
Signaaltype: | Parallelle RGB (1 CH, 6 beetje), Schakelaar 31 spelden | Max. Classificaties: | Opslagtemperaturen.: -30 ~ 70 °C Werkende Temperaturen.: -10 ~ 65 °C |
Hoog licht: | Het Industriële LCD Comité van CCFL LVDS,Het Comité van CCFL NEC TFT |
LQ104 reeks LQ104V1DG5B LQ104V1DG5A LQ104V1DG59 LQ104V1DG52 LQ104V1DG51
Comité Grootte: | 10,4 duim | |||
---|---|---|---|---|
Pixeleigenschappen: | Resolutie | Pixelregeling | Dot Pitch (W×H) | Pixelhoogte (W×H) |
640 (RGB) ×480, VGA | RGB Verticale Streep | 0.110×0.330 mm | 0.330×0.330 mm [76PPI] | |
Mechanische Grootte: | Actief Gebied (W×H) | Vattingsgebied (W×H) | Overzichtsdimensie (W×H) | Overzichtsdiepte |
211.2×158.4 mm | 214.6×162.4 mm | 246.5×179.4 mm | 15.5 (Max.) mm | |
Overzichtseigenschappen: | Vormstijl | Beeldverhouding | Richtlijn | Vormstijl |
Vlakke Rechthoek | 4:3 (W: H) | Landschapstype | ||
Bevestiging: | Gezichts opzettende gaten (2-Φ3.4, 2-R1.7×4.4) op linker, juiste vatting | |||
Andere Eigenschappen: | Comité Dekking | Gewicht | Oppervlakte | |
- | 620g (Max.) | Antiglare, Harde deklaag (3H) |
Basisinformatie: | Helderheid | Werkende Wijze | Contrastverhouding |
---|---|---|---|
350 cd/m ² (Type.) | Transmissive TN, normaal Wit, | 500:1 (Type.) (Transmissive) | |
Het bekijken Hoek (L/R/U/D) | Het bekijken Richting | Reactiesnelheid | |
70/70/50/60 (Type.) (CR≥10) | 6 uur | 10/25 (Type.) (Tr/Td) (Mej.) | |
Vertoningskleur: | Kleurentemperatuur | Kleurenbedrag | Witte kleurenkleurkwaliteit |
6485K | 262K (6-beetje) | X: 0,313; Y: 0,329 | |
Helderheidsvariatie: | 1.45 (Max.) (5 punten) |
Machtsconsumptie: | 6.4W |
---|---|
Framesnelheid: | 60Hz |
Omgekeerd Aftasten: | Ja (U/D, L/R) |
Signaal Elektro: | Huidige Input | Voltageinput | Consumptie | |||
---|---|---|---|---|---|---|
210/140mA (Type.) (3.3V/5.0V) | 3.3/5.0V (Type.) | - | ||||
Interfaceeigenschappen: | Positie | Type | Interface | |||
- | Schakelaar | Parallelle RGB (1 CH, 6 beetje) | ||||
Signaalinterface: | Merk | Model | Bedrag | Pin Pitch | Spelden | Pin Assignment |
UREN | DF9MA-31P-1V (32) | PCs 1 | 1,0 mm | 31 spelden | Drgb-31p1c6b-010K |
Backlighteigenschappen: | Type | Positie | Vorm | Bedrag | Het leven (Uren) | Vervanging |
---|---|---|---|---|---|---|
CCFL | Rand licht type (Bodemkant) | Rechtstreeks | 2 PCs | 50K (Type.) | - | |
CCFL Elektro: | Huidige Input | Voltageinput | Consumptie | |||
Min. 3.5/6.0/7.0mA (/Type. /Max.) | 466.7V (Type.) | 5.6W (Type.) | ||||
Inschakelenvoltage | Lampfrequentie | |||||
1000/1450V (Max.) (Ta=+25/0℃) | 35/60/70 Min. KHz (/Type. /Max.) | |||||
Interfaceeigenschappen: | Positie | Type | CCFL-Bestuurder | |||
Schakelaar | Nr | |||||
Interfacedetail | Merk | Model | Bedrag | Pin Pitch | Spelden | Pin Assignment |
JST | BHR-02 (8,0) VERSUS-1N | 2 PCs | 8,0 mm | 2 spelden | Bll-2pins-HL |
LQ104V1DG5A-steunenvertoning 640 (RGB) ×480 (VGA) met beeldverhouding van 4:3 (W: H), de wiens pixel in RGB Verticale Streep worden geschikt. Zoals voor mechanisch detail, kenmerkt het actief gebied van 211,2 ×158.4 (van W) (H) mm, overzichtsgrootte die van 246,5 ×179.4 (van W) (H) ×15.5 (D) mm, gebiedsgrootte van 214,6 ×162.4 (van W) bekijkt (H) mm, met oppervlaktetreament van Antiglare, Harde deklaag (3H), netto gewicht van 620g (Max.). Aangezien TN, normaal Wit, Transmissive LCM-product, LQ104V1DG5A verstrekt van de de vertoningshelderheid van 350 cd/m ² verhouding van het het 500:1 de transimissive contrast, 70/70/50/60 (Type.) kan (CR≥10) (L/R/U/D) het bekijken de hoek, de beste meningsrichting op 6 uur, en de reactietijd van 10/25 (Type.) Mej. Grijze schaal worden (van Tr/Td) of de helderheid van het sub-pixel bepaald met een signaal van de 6 beetje grijs schaal voor elke punt, waarbij een palet van 262K-kleuren wordt voorgesteld. Dit product keurde 2 PCs CCFL goed aangezien het backlight systeem dat is als Rand licht type (Bodemkant) werd geplaatst en een beroepsleventijd van 50K-uren heeft, is de externe backlightbestuurder bovendien nodig.
