Productdetails:
|
| Comité merk: | Scherp | Panelmodel: | LQ104V1DG5B |
|---|---|---|---|
| Typ van de lamp: | 2 stuks CCFL, 50.000 uur, zonder chauffeur. | Signalinterface: | Parallel RGB (1 ch, 6-bit), 31 pinnen Connector |
| Panelgrootte: | 10.4“ | GLACHTE: | 350 cd/m ² (Type.) |
| Besluit nr.: | 640 ((RGB) × 480, VGA, 76PPI | Milieu: | Operatietemperatuur: -10 ~ 65 °C; opslagtemperatuur: -30 ~ 70 °C |
| Markeren: | Het Industriële LCD Comité van CCFL LVDS,Het Comité van CCFL NEC TFT |
||
LQ104 Serie LQ104V1DG5B LQ104V1DG5A LQ104V1DG59 LQ104V1DG52 LQ104V1DG51
| Pixel kenmerken: | Resolutie | 640 ((RGB) × 480, VGA | Dot Pitch ((mm)) | 0.110 × 0,330 (H × V) |
|---|---|---|---|---|
| Pixelformaat | RGB verticale strook | Pixel Pitch ((mm) | 0.330×0.330 (H×V) [76PPI] | |
| Mechanische afmetingen: | Actieve oppervlakte ((mm) | 211.2 ((H) × 158.4 ((V) | Bezelgebied ((mm) | 214.6 ((H) × 162.4 ((V) |
| Lijst Dim. ((mm) | 246.5 ((H) × 179.4 ((V) | Diepte ((mm) | 15.5 (max.) | |
| Overzichtskenmerken | Vormstijl | Platte rechthoek | De vorm van de contour | |
| Afmetingsgraad | 43 (H:V) | Oriëntatie | Landschapstype | |
| Montage: | Gezichtsbevestigingsgaten (2-Φ3.4, 2-R1.7×4.4) aan de linkerkant, rechtse bezel | |||
| Andere specificaties: | Gewicht | 620 g (max.) | Behandeling | Antiglare, harde coating (3H) |
| Basisinformatie: | Lichtsterkte ((cd/m2) | 350 (Typ.) | Contrastverhouding | 3501 (type) (transmisief) |
|---|---|---|---|---|
| Zienhoek | 70/70/40/70 (type) | Afbeeldingsmodus | TN, normaal wit, transmisief | |
| Het beste zicht op | Om zes uur. | Reactie (s) | 10/25 (Typ.) ((Tr/Td) | |
| Kleurenprestaties: | Witte coördinaten | X:0.313; Y:0.329 | Kleuren weergeven | 262K (6-bit) |
| Kleurtemperatuur | 6485K | Witte uniformiteit | 1.45 (max.) ((5 punten) |
| Signal Electrical: | Spanningsvoorziening | 3.3/5.0V (type) | Huidig aanbod | 200/130mA (type) | ||
|---|---|---|---|---|---|---|
| Signaaltype: | Parallel RGB (1 ch, 6-bit) | Signalspanning | - | |||
| Interface kenmerken: | Positie | - | Type | Verbinding | ||
| Interface-details: | Brandnaam | Model | Hoeveelheid | Pins | Pitch | Pinconfiguratie |
| HRS | DF9MA-31P-1V | 1 stuks | 31 pinnen | 1.0 mm | DRGB-31P1C6B-010K | |
| Achterlicht Kenmerken: | Vorm | Recht. | Type | CCFL | Positie | Typ randlicht (bovenzijde) |
|---|---|---|---|---|---|---|
| Vervanging | Vervangbaar | Hoeveelheid | 2 stuks | Levensduur | 50K ((min.) (uren) | |
| Lamp elektrisch: | Spanningsvoorziening | 467V (type.) | Huidig aanbod | 3.0/6.5/7.0mA (min./type/max.) | ||
| Frequentie | 35/60/70KHz (min./type/max.) | Startspanning | 1000/1450V (max.) (Ta=+25/0°C) | |||
| Verbruik | 5.6W (type.) | |||||
| Interface kenmerken: | Positie | Type | Verbinding | |||
| Interface-details: | Brandnaam | Model | Hoeveelheid | Pins | Pitch | Pinconfiguratie |
| JST | BHR-03VS-1 | 2 stuks | 3 pinnen | 4.0 mm | BLL-3PINS-HNL | |
| Achterlicht Driver: |
- Nee, niet echt. |
|||||

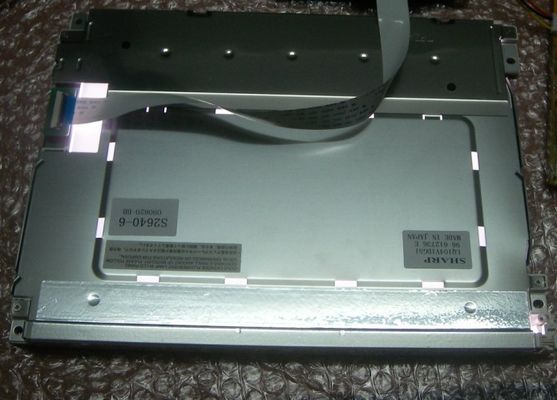

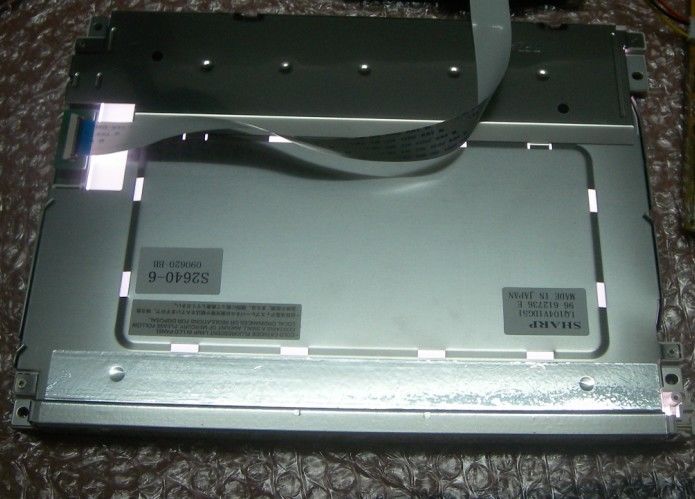

LQ104V1DG5B ondersteunt weergave640 ((RGB) × 480(VGA) met een beeldverhouding van 4: 3 (W: H), waarvan de pixels zijn gerangschikt in RGB Vertical Strip. Wat betreft mechanische details, heeft het een actief gebied van 211.2 ((W) × 158.4 ((H) mm, contourgrootte van 246.5 ((W) × 179.4 ((H) × 15.5 ((D) mm, zichtbare oppervlakte 214.6 ((W) × 162.4 ((H) mm, met oppervlaktebehandeling van Antiglare, Hardcoating (3H), nettogewicht 620 g (Max.).LQ104V1DG5B kan 350 cd/m2 display helderheid 3501 transmisieve contrastverhouding, 70/70/40/70 (Type) (CR≥10) (L/R/U/D) kijkhoek, beste kijkrichting om 6 uur en reactietijd van 10/25 (Type) (Tr/Td) ms.De grijschaal of de helderheid van de sub-pixel wordt bepaald met een 6-bit grijschaal signaal voor elke stipDit product heeft 2 stuks CCFL als achtergrondverlichtingssysteem, dat is geplaatst als Edge-lichttype (bovenzijde) en een levensduur van 50K uur heeft,externe achtergrondverlichtingsdriver is extra nodig.
