Productdetails:
|
ModelName: | LQ104V7DS01 | Het schermgrootte: | 10,4 duim |
---|---|---|---|
Fabrikant: | Scherp | Helderheid: | 250cd/m ² |
Signaaltype: | Parallelle RGB (1 CH, 6 beetje), 31 speldenschakelaar | Backlight: | 2 PCs CCFL, 50K-uren, Geen Bestuurder |
Pixelaantal: | 640 (RGB) ×480 (VGA) 76PPI | Max. Classificaties: | Opslagtemperaturen.: -30 ~ 70 °C Werkende Temperaturen.: -10 ~ 65 °C |
Hoog licht: | De Vertoning van LVDS TFT LCD,De Helderheidslcd van WLED Hoge Vertoning |

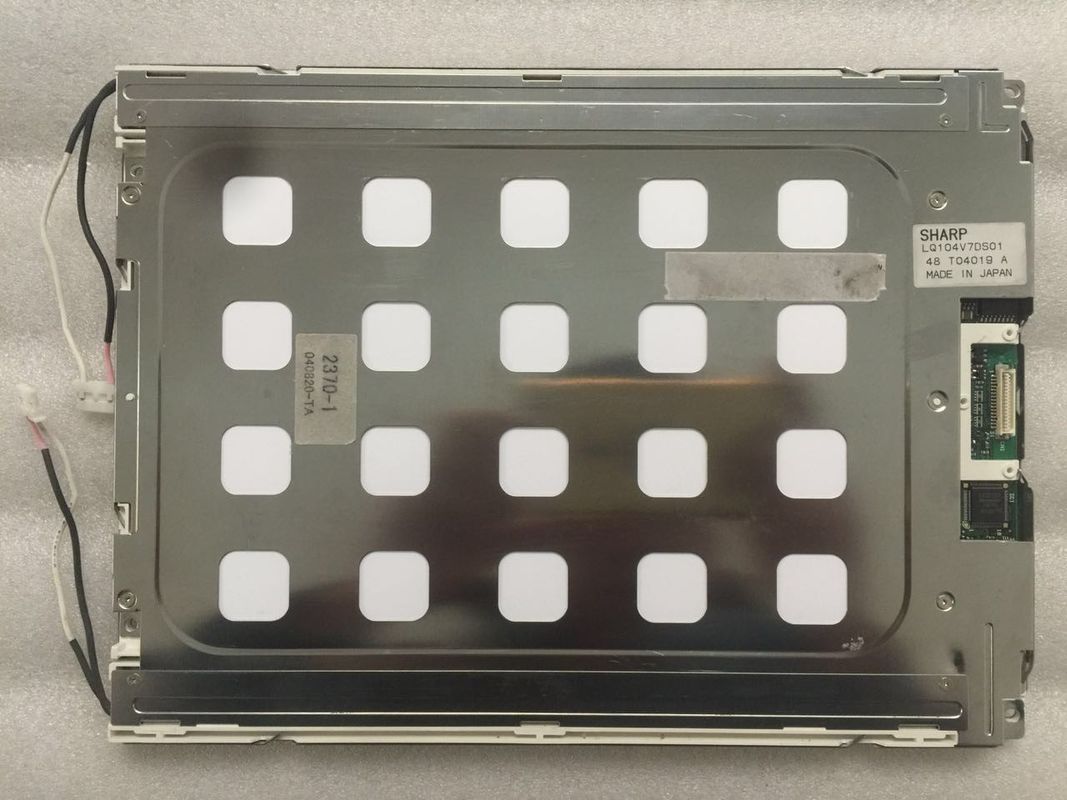

LQ104 reeks LQ104V7DS01 LQ104V1LG92 LQ104V1LG81 LQ104V1LG61
Comité Grootte: | 10,4 duim | |||
---|---|---|---|---|
Pixeleigenschappen: | Resolutie | Pixelregeling | Dot Pitch (W×H) | Pixelhoogte (W×H) |
640 (RGB) ×480, VGA | RGB Verticale Streep | 0.110×0.330 mm | 0.330×0.330 mm [76PPI] | |
Mechanische Grootte: | Actief Gebied (W×H) | Vattingsgebied (W×H) | Overzichtsdimensie (W×H) | Overzichtsdiepte |
211.2×158.4 mm | 215.2×162.4 mm | 245×195 mm | 11.4±0.5 mm | |
Overzichtseigenschappen: | Vormstijl | Beeldverhouding | Richtlijn | Vormstijl |
Vlakke Rechthoek | 4:3 (W: H) | Landschapstype | ||
Bevestiging: | Gezichts opzettende gaten (2-Φ3.4, 2-R1.7×4.4) op linker, juiste vatting | |||
Andere Eigenschappen: | Comité Dekking | Gewicht | Oppervlakte | |
- | 700g (Type.) | Antiglare, Harde deklaag, Antireflection |
Basisinformatie: | Helderheid | Werkende Wijze | Contrastverhouding |
---|---|---|---|
250 cd/m ² (Type.) | Normaal Wit TN, Transflective | 250:1 (Type.) (Transmissive) 4.5:1 (Type.) (Weerspiegelend) | |
Het bekijken Hoek (L/R/U/D) | Het bekijken Richting | Reactiesnelheid | |
45/45/45/45 (Type.) (CR≥5) | 6 uur | 20/40 (Type.) (Tr/Td) (Mej.) | |
Vertoningskleur: | Kleurentemperatuur | Kleurenbedrag | Witte kleurenkleurkwaliteit |
6671K | 262K (6-beetje) | X: 0,304; Y: 0,361 | |
Helderheidsvariatie: | 1.45 (Max.) (5 punten) | ||
Prestaties: | 3D Type | Openluchtzicht | Reflectiecoëfficiënt |
- | Leesbaar zonlicht | 3.2% (Type.) |
Signaal Elektro: | Huidige Input | Voltageinput | Consumptie | |||
---|---|---|---|---|---|---|
TBD/280mA (Type.) (ICC) | 3.3/5.0V (Type.) (VCC) | - | ||||
Voltage voor Vertoningssignalen: | VIL≤0.3VCC; 0.7VCC≤VIH | |||||
Interfaceeigenschappen: | Positie | Type | Interface | |||
- | Schakelaar | Parallelle RGB (1 CH, 6 beetje) | ||||
Signaalinterface: | Merk | Model | Bedrag | Pin Pitch | Spelden | Pin Assignment |
UREN | DF9MA-31P-1V | PCs 1 | 1,0 mm | 31 spelden | Drgb-31p1c6b-010K |
Backlighteigenschappen: | Type | Positie | Vorm | Bedrag | Het leven (Uren) | Vervanging |
---|---|---|---|---|---|---|
CCFL | Rand licht type (Bovenkant en Bodem) | Rechtstreeks | 2 PCs | (Min.) 50K | - | |
CCFL Elektro: | Huidige Input | Voltageinput | Consumptie | |||
Min. 2.0/6.0/6.5mA (/Type. /Max.) | 500V (Type.) | 6.0W (Type.) | ||||
Inschakelenvoltage | Lampfrequentie | |||||
950/1250V (Max.) (Ta=+25/0℃) | 20/35/60 Min. KHz (/Type. /Max.) | |||||
Interfaceeigenschappen: | Positie | Type | CCFL-Bestuurder | |||
- | Schakelaar | Nr | ||||
Interfacedetail | Merk | Model | Bedrag | Pin Pitch | Spelden | Pin Assignment |
JST | Bhr-03vs-1 | 2 PCs | 4,0 mm | 3 spelden | Bll-3pins-HNL |
LQ104V7DS01-steunenvertoning 640 (RGB) ×480 (VGA) met beeldverhouding van 4:3 (W: H), de wiens pixel in RGB Verticale Streep worden geschikt. Zoals voor mechanisch detail, kenmerkt het actief gebied van 211,2 ×158.4 (van W) (H) mm, overzichtsgrootte die van 245 ×195 (van W) (H) ×11.9 (D) mm, gebiedsgrootte van 215,2 ×162.4 (van W) (H) bekijkt mm, met oppervlaktetreament van Antiglare, Harde deklaag, Antireflection, netto gewicht van 700g (Type.). Aangezien TN, normaal Wit, het product van Transflective LCM, LQ104V7DS01 verstrekt van de de vertoningshelderheid van 250 cd/m ² verhouding van het het 250:1 de transimissive contrast, verhouding van het 4.5:1 (Type.) de weerspiegelende contrast, 45/45/45/45 kan (Type.) (CR≥5) (L/R/U/D) het bekijken de hoek, de beste meningsrichting op 6 uur, en de reactietijd van 20/40 (Type.) Mej. Grijze schaal worden (van Tr/Td) of de helderheid van het sub-pixel bepaald met een signaal van de 6 beetje grijs schaal voor elke punt, waarbij een palet van 262K-kleuren wordt voorgesteld. Dit product keurde 2 PCs CCFL goed aangezien het backlight systeem dat is als Rand licht type (Bovenkant en Bodem) werd geplaatst en een beroepsleventijd van 50K-uren heeft, is de externe backlightbestuurder bovendien nodig.
