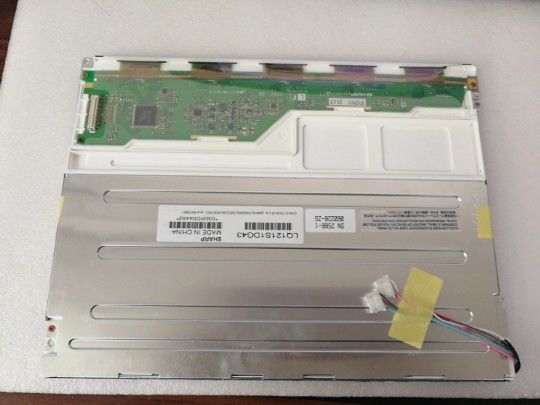

Productdetails:
|
paneelgrootte: | 12.1inch | Comité Model: | LQ121S1DG43 |
---|---|---|---|
HELDERHEID: | 370 cd/m ² (Type.) | RESOLUTIE: | 800 (RGB) ×600, SVGA, 82PPI |
Lamptype: | 2 PCs CCFL, 50K-uren, zonder Bestuurder | Signaalinterface: | Parallelle RGB (1 CH, 6 beetje), 41 speldenschakelaar |
Het bekijken Hoek: | 70/70/50/60 | Milieu: | Werkende Temperaturen.: -10 ~ 65 °C; Opslagtemperaturen.: -30 ~ 70 °C |
Hoog licht: | De Vertoning van LVDS TFT LCD,De Helderheidslcd van WLED Hoge Vertoning |
LQ121 reeks LQ121S1DG81 LQ121S1DG61 LQ121S1DG49 LQ121S1DG43 LQ121S1DG42
Basisinformatie: | Helderheid | Het werkwijze | Contrastverhouding |
---|---|---|---|
370 cd/m ² (Type.) | Transmissive TN, normaal Wit, | 450:1 (Type.) (Transmissive) | |
Goed Weergeven bij | Het bekijken Hoek | Reactietijd | |
6 uur | 70/70/50/60 (Type.) (CR≥10) | 10/25 (Type.) (Tr/Td) (Mej.) | |
Vertoningskleur: | Kleurentemperatuur: | Steunkleur | Kleurencoördinaat |
6485K | 262K (6-beetje) | X: 0,313; Y: 0,329 | |
1931 Kleur Gamlt: | NTSC-Verhouding | sRGB Dekking | RGB Dekking van Adobe |
50% | 69% | 52% | |
Dci-P3 Dekking | Rec.2020 Dekking | Opmerkingen | |
52% | 37% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
Witte Uniformiteit: | 1.25 (Max.) (5 punten) |
Het schermgrootte: | 12.1“ | |||
---|---|---|---|---|
Pixeleigenschappen: | Pixelaantal | Pixelindeling | Dot Pitch (H×V) | Pixelhoogte (H×V) |
800 (RGB) ×600, SVGA | RGB Verticale Streep | 0.1025×0.3075 mm | 0.3075×0.3075 mm [82PPI] | |
Mechanische Grootte: | Vertoningsgebied (H×V) | Vatting het Openen (H×V) | Algemene Afmeting (H×V) | Algemene Diepte |
246×184.5 mm | 249.0×187.5 mm | 276×209 mm | 11.0 (Max.) mm | |
Overzichtseigenschappen: | Vormvorm | Beeldverhouding (H: V) | Richtlijn | Vormstijl |
Vlakke Rechthoek | 4:3 | Landschapstype | ||
Andere Specificatie: | Massa | Comité Dekking | Oppervlaktebehandeling | |
660g (Max.) | - | Antiglare, Harde deklaag (3H) | ||
Gaten & Steunen: | Gezichts opzettende gaten (2-Φ3.4, 2-R1.7) op linker, juiste vatting |
Achter-lichte Eigenschappen: | Type | Positie | Het leven (Uren) | Bedrag | Vorm | Vervanging |
---|---|---|---|---|---|---|
CCFL | Rand licht type (Hoogste kant) | (Min.) 50K | 2 PCs | Rechtstreeks | Vervangbaar | |
CCFL Elektro: | Inputvoltage | Ingangsstroom | Machtsconsumptie | |||
583V (Type.) | Min. 3.0/6.0/6.5mA (/Type. /Max.) | 7.0W (Type.) | ||||
Werkende Frequentie | Startvoltage | |||||
35/60/80 Min. KHz (/Type. /Max.) | 1200/1500V (Max.) (Ta=+25/-10℃) | |||||
Interfaceeigenschappen: | CCFL-Bestuurder State | Fysiek Type | Interfacepositie | |||
Nr | Schakelaar | - | ||||
Interfacedetail | Merknaam | ModelName | Bedrag | Spelden | Pin Pitch | Pin Configuration |
JST | Bhr-03vs-1 | 2 PCs | 3 spelden | 4,0 mm | Bll-3pins-HNL |
Signaal Elektro: | Inputvoltage | Ingangsstroom | Machtsconsumptie | |||
---|---|---|---|---|---|---|
3.3/5.0V (Type.) (VCC) | 380/230mA (Type.) (ICC) | - | ||||
Voltage voor Vertoningssignalen: | VIL≤0.8V; 2.1V≤VIH | |||||
Interfaceeigenschappen: | Signaaltype | Fysiek Type | Interfacepositie | |||
Parallelle RGB (1 CH, 6 beetje) | Schakelaar | - | ||||
Interfacedetail: | Merknaam | ModelName | Bedrag | Spelden | Pin Pitch | Pin Configuration |
PCs 1 | 41 spelden | 1,0 mm | Drgb-41p1c6b-010A |
LQ121S1DG43-steunenvertoning 800 (RGB) ×600 (SVGA) met beeldverhouding van 4:3 (W: H), de wiens pixel in RGB Verticale Streep worden geschikt. Zoals voor mechanisch detail, kenmerkt het actief gebied van 246 ×184.5 (van W) (H) mm, overzichtsgrootte die van 276 ×209 (van W) (H) ×11 (D) mm, gebiedsgrootte van 249,0 ×187.5 (van W) bekijkt (H) mm, met oppervlaktetreament van Antiglare, Harde deklaag (3H), netto gewicht van 660g (Max.). Aangezien TN, normaal Wit, Transmissive LCM-product, LQ121S1DG43 verstrekt van de de vertoningshelderheid van 370 cd/m ² verhouding van het het 450:1 de transimissive contrast, 70/70/50/60 (Type.) kan (CR≥10) (L/R/U/D) het bekijken de hoek, de beste meningsrichting op 6 uur, en de reactietijd van 10/25 (Type.) Mej. Grijze schaal worden (van Tr/Td) of de helderheid van het sub-pixel bepaald met een signaal van de 6 beetje grijs schaal voor elke punt, waarbij een palet van 262K-kleuren, ook met prestaties van kleurengamma 50% (NTSC) wordt voorgesteld. Dit product keurde 2 PCs CCFL goed aangezien het backlight systeem dat is als Rand licht type (Hoogste kant) werd geplaatst en een beroepsleventijd van 50K-uren heeft, is de externe backlightbestuurder bovendien nodig.
