Productdetails:
|
| Modelnummer: | Voor de toepassing van deze richtlijn wordt het volgende bepaald: | Brandnaam: | Tiananmen |
|---|---|---|---|
| Grootte: | 8.4 inch. | Besluit nr.: | 800 ((RGB) × 600 [SVGA] 119 PPI |
| Helderheid: | 350 cd/m2 | Zienhoek: | 70/70/60/70 (Type.) (CR≥10) |
| Temperatuurbereik: | Werktemperatuur: -20 ~ 70 °C; opslagtemperatuur: -30 ~ 80 °C | ||
| Markeren: | De Vertoning van LVDS TFT LCD,De Scherpe TFT LCD Vertoning van CCFL |
||
| Basisinformatie: | Vervaardiging | Panelmodel | Paneltype | Alias |
|---|---|---|---|---|
| Voor de toepassing van deze richtlijn wordt het volgende bepaald: | a-Si TFT-LCD, LCM | - | ||
| Milieu: | RoHS-staat | Operatieve temp. | Opbergtemperatuur | Vibratieniveau |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Basisinformatie: | Luminans (cd/m2) | Zienhoek (L/R/U/D) | Reactietijd (ms) |
|---|---|---|---|
| 350 (Typ.) | 70/70/60/70 (type) | 20 (Type.) ((Tr+Td) | |
| Het beste zicht op | Afbeeldingsmodus | Contrastverhouding | |
| 12 uur. | TN, normaal wit, transmisief | 500: 1 (typisch) (transmisief) | |
| Display kleur: | Kleurtemperatuur | Kleuren weergeven | Witte coördinaten |
| 7189K | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | X:0.300; Y:0.331 | |
| 1931 Kleur Gamut: | NTSC-verhouding | sRGB-dekking | Adobe RGB dekking |
| 54% | 75% | 57% | |
| DCI-P3-dekking | Dekking van Rec.2020 | Opmerkingen | |
| 56% | 40% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Witte variatie: | 1.33/1.43 (Type./Max.) | ||
| Panelgrootte: | 8.4" | |||
|---|---|---|---|---|
| Pixel kenmerken: | Pixelformaat | Pixelconfiguratie | Pixelpitch (mm) | Puntpitch (mm) |
| 800 ((RGB) × 600 [SVGA] | RGB verticale strook | 0.213×0.213 [119PPI] | 0.071x0.213 | |
| Mechanische afmetingen: | Actieve oppervlakte (mm) | Bezeloppervlakte (mm) | Omvang van de contour (mm) | Omtrekdiepte (mm) |
| 170.4 ((H) × 127.8 ((V) | 173.2 ((H) × 130.6 ((V) | 203 ((H) × 142,5 ((V) | 5.7±0,2 mm | |
| Overzichtskenmerken | Vormfactor | Oriëntatie | Afmetingsgraad | Vormstijl |
| Platte rechthoek | Landschapstype | 43 (H:V) | ||
| Montage: | Gezichtsbevestigingsgaten (2-Φ3.0, 2-R1.5) aan de linkerkant, rechtse rand | |||
| Andere gegevens: | Gewicht | Paneldekking | Behandeling | |
| 185 g (typisch) | - | Antiglare | ||
| Omgekeerde scanning: | Ja (U/D, L/R) |
|---|---|
| Verticale frequentie: | 60 Hz |
| Bestuurder IC: | Geïntegreerd NT51008B + NT52002 |
| Lampken: | Type | Positie | Hoeveelheid | Vorm | Leven ((Uren) | Verwisseling van lampen |
|---|---|---|---|---|---|---|
| WLED | Type randlicht | 8S3P | Array | 50K (type) | - | |
| Interface kenmerken: | Positie | Achterlichtstuur | Type | |||
| - | Met LED-driver | Verbinding | ||||
| Interface-details: | Brandnaam | Model | Pin Pitch | Pinbedrag | Hoeveelheid | Configuratie |
| E&T | 3808K-F04N-03R | 1.25 mm | 4 pinnen | 1 stuks | ||
| Bestuurder elektrisch: | Spanningsvoorziening | Huidig aanbod | Energieverbruik | |||
| 12.0±0,5V | 165/240mA (type/max.) | 1.98W (Type.) | ||||
| Panel Driving Electrical: | Spanningsvoorziening | Huidig aanbod | Kracht | |||
|---|---|---|---|---|---|---|
| 3.3V (type.) | 230/350 mA (type/max.) | 759 mW (typisch) | ||||
| Interface kenmerken: | Positie | Signaal | Type | |||
| - | LVDS (1 ch, 6/8-bit) | Verbinding | ||||
| Detail van de aansluiting: | Brandnaam | Model | Pin Pitch | Pinbedrag | Hoeveelheid | Configuratie |
| HRS | DF19K-20P-1H | 1.0 mm | 20 pinnen | 1 stuks | LVDS-20P1C8B-140A | |

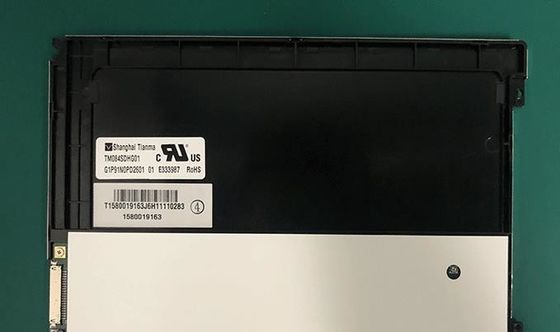

Voor wat betreft mechanische details heeft het een actief gebied van 170,4 ((W) × 127,8 ((H) mm, een contourgrootte van 203 ((W) × 142,5 ((H) × 5,9 ((D) mm, een kijkgebied van 173.2 ((W) × 130.6 ((H) mm, met oppervlaktebehandeling van Antiglare, nettogewicht 185 g (type). Als TN, normaal wit, doorgevoelig LCM-product, kan TM084SDHG01-01 350 cd/m2 schermhelderheid 500:1 transmisieve contrastverhouding, 70/70/60/70 (Type.) ((CR≥10) (L/R/U/D) kijkhoek, beste kijkrichting op 12 uur en reactietijd van 20 (Type.) ((Tr+Td) ms.De grijschaal of de helderheid van de sub-pixel wordt bepaald met een 6-bit / 6-bit + Hi-FRC grijschaal signaal voor elke stip, waardoor een palet van 262K/16.7M kleuren wordt gepresenteerd, ook met een kleurenspectrum van 54% (NTSC).Dit product nam 8S3P WLED als het is achtergrondverlichting systerm die werd geplaatst als Edge licht type en hebben een werkende levensduur van 50K uurTM084SDHG01-01 maakt gebruik van LVDS (1 ch, 6/8-bit) als het signaalinvoer systeem
