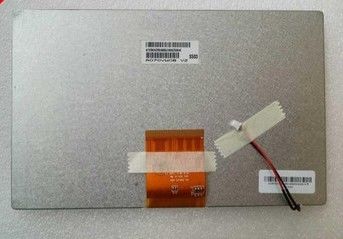

Productdetails:
|
| Grootte: | 7“ | Model: | LQ7BW566 |
|---|---|---|---|
| Actief gebied: | 155.52 ((H) × 87.75 ((V) mm | Pixelindeling: | 480 ((RGB) × 234 75PPI |
| Luminansie: | 300 cd/m ² (Type.) | Lichtbron: | CCFL [2 stuks], 10 km uur, W/O Driver |
| Stroomvoorziening: | 5.3/13/-16V (type) ((VSH/VGH/VGL) | Interface type: | Analoog RGB + Composite Video (NTSC/PAL), 24 pins Connector |
| Markeren: | Het Industriële LCD Comité van CCFL LVDS,De Scherpe TFT LCD Vertoning van QVGA |
||
| Basisdetail: | Vervaardiging | Modelnaam | LQ7BW566 | |
|---|---|---|---|---|
| Paneltype | a-Si TFT-LCD, LCM | Een andere naam | - | |
| Panelgrootte | 7.0 inch | Ontworpen voor | ||
| Maximale ratings: | OP-temperatuur | -30 ~ 85 °C | ST Temperatuur | -30 ~ 85 °C |
| Vibratieniveau | - | RoHS |
| Basisinformatie: | Luminansie | 300 cd/m2 (Typ.) | Contrastverhouding | 60: 1 (min.) (Overdrager) |
|---|---|---|---|---|
| Goed zicht op | Om zes uur. | Reactiesnelheid | 30/50 (Typ.) ((Tr/Td) (ms) | |
| Zienhoek | 65/65/40/65 (type) | Operatiemodus | TN, normaal wit, transmisief | |
| Kleurenprestaties: | Chromatische kleur | Wx:0.313" Wy:0.329 | Ondersteunende kleur | Volle kleur |
| Kleurtemperatuur | 6485K | Witte uniformiteit |
| Pixel kenmerken: | Aantal pixels | 480 ((RGB) × 234 | De regeling | RGB verticale strook |
|---|---|---|---|---|
| Dot Pitch ((W×H)) | 0.108 × 0,375 mm | Pixel Pitch ((W × H) | 0.324 × 0,375 mm [75 PPI] | |
| Fysieke grootte: | Actief kijken | 155.52 ((W) × 87.75 ((H) mm | Over het algemeen Dim. | 173 ((W) × 106 ((H) mm |
| Bezelopening | - | Algemene diepte | 14.7±0,5 mm | |
| Overzichtskenmerken | Vormvorm | Platte rechthoek | Oriëntatie | Landschapstype |
| Afmetingsgraad ((W:H) | 16:9 | Vormstijl | ||
| Bevestiging: | Achterste bevestigingsgaten (4-Φ2.6) | |||
| Andere gegevens: | De massa | 320 ± 20 g | Oppervlakte | Antiglare, antireflectie |
| Hernieuwingssnelheid: | 60 Hz |
|---|---|
| Omgekeerde scanning: | Ja (U/D, L/R) |
| Energieverbruik: | 5.45W (type.) |
| Tijdcontroller (T-CON): | Ingebedde T-CON |
| Signal Electrical: | Invoerstroom | 75/0.9/2.8mA (type) (ISH/IGH/IGL) | Inlaatspanning | 5.3/13/-16V (type) ((VSH/VGH/VGL) | ||
|---|---|---|---|---|---|---|
| Verbruik | 454/558 mW (type/max.) | Signalinterface | Analoog RGB + Composite Video (NTSC/PAL) | |||
| Interface kenmerken: | Positie | - | Fysiek type | Verbinding | ||
| Signal Interface: | Brandnaam | Model | Bedrag | Pin Pitch | Pinbedrag | Pin toewijzing |
| FCI | SFR24R-1STE1 | 1 stuks | 0.8 mm | 24 pinnen | ||
| Lampken: | Lampvorm | - | Typ van de lamp | CCFL | Positie | Direct lichttype |
|---|---|---|---|---|---|---|
| Uitwisseling | - | Bedrag | 2 stuks | Leven | 10K ((min.) (uren) | |
| Lamp elektrisch: | Invoerstroom | 3.0/6.5/7.0mA (min./type/max.) | Inlaatspanning | 380 ± 40 V | ||
| Frequentie | 30/70KHz (min./max.) | Inrichtingsspanning | 950/1100V (max.) (Ta=+25/-30°C) | |||
| Verbruik | 5.0/5.9W (Type.Max.) | |||||
| Interface kenmerken: | Positie | - | Fysiek type | Verbinding | ||
| Interface-details: | Brandnaam | Model | Bedrag | Pin Pitch | Pinbedrag | Pin toewijzing |
| JST | BHR-02 ((8.0) VS-1N | 2 stuks | 8.0 mm | 2 pinnen | BLL-2PINS-HL | |
| Achterlicht Driver: | - Nee, niet echt. | |||||
