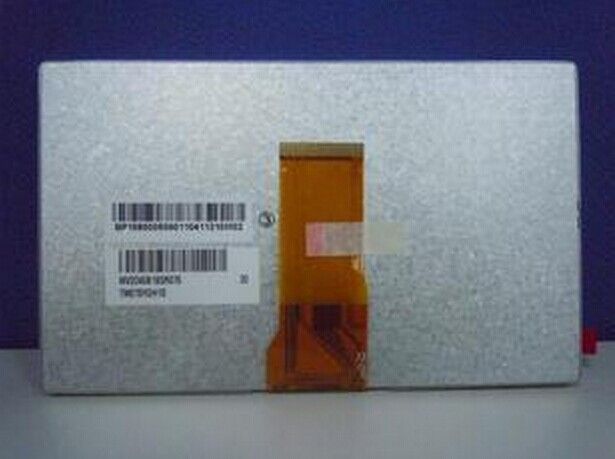

Productdetails:
|
| Modelnummer: | Voor de toepassing van deze richtlijn wordt het volgende bepaald: | Brandnaam: | Tiananmen |
|---|---|---|---|
| Grootte: | 7.0inCH | Besluit nr.: | 800 ((RGB) × 480, WVGA, 134PPI |
| Helderheid: | 555 cd/m2 (Typ.) | Zienhoek: | 88/88/88/88 (Type.) (CR≥10) |
| Temperatuurbereik: | Werktemperatuur: -20 ~ 70 °C; opslagtemperatuur: -30 ~ 80 °C | Typ van de lamp: | WLED |
| SIGNAL LNTERFACE: | LVDS | ||
| Markeren: | Het Comité van QVGA TIANMA LCD,Het Comité van SVGA TIANMA LCD |
||
| Basisinformatie: | Panelmerk | Panelmodel | Voor de toepassing van deze richtlijn wordt het volgende bepaald: | |
|---|---|---|---|---|
| Diagonale grootte | 7.0" | Toepassing |
|
|
| Paneltype | a-Si TFT-LCD, LCM | Model Alias | - | |
| Betrouwbaarheid: | Operatieve temp. | -20 ~ 70 °C | Opbergtemperatuur | -30 ~ 80 °C |
| Pixel kenmerken: | Pixelformaat | 800 ((RGB) × 480 [WVGA] | Dot Pitch | 0.0642 × 0,1790 mm (H × V) |
|---|---|---|---|---|
| Configuratie | RGB verticale strook | Pixel Pitch | 0.1926×0,1790 mm (H×V) [134PPI] | |
| Mechanische afmetingen: | Afbeeldingsgebied | 154.08 × 85,92 mm (H × V) | Bezelgebied | - |
| Lijst Dim. | 164.9 × 100 mm (H × V) | Omtrekdiepte | 50,7 ± 0,3 mm | |
| Overzichtskenmerken | Vormfactor | Platte rechthoek | Oriëntatie | Landschapstype |
| Afmetingsgraad | 169 (H:V) | Vormstijl | ||
| Gaten en beugels: | Met jou. | |||
| Andere kenmerken: | Gewicht | 156 g (type) | Oppervlakte | Antiglare |
| Basisinformatie: | Helderheid | 555 cd/m2 (Typ.) | Contrastverhouding | 9001 (type) (transmisief) |
|---|---|---|---|---|
| Zienhoek | 88/88/88/88 (type) | Optische modus | SFT, meestal zwart, transmisief | |
| Zichtrichting | Symmetrie | Reactietijd | 30 (Type.) ((Tr+Td) (ms) | |
| Kleurenprestaties: | Chromatische kleur | Wx:0.308" Wy:0.332 | Kleurennummers | 16.7M (8-bit) |
| Kleurtemperatuur | 6727K | Witte uniformiteit | 1.25/1.33 (Type./Max.) | |
| 1931 Kleur Gamut: | NTSC-verhouding | 71% | sRGB | 95% dekking |
| Adobe RGB | 73% dekking | DCI-P3 | 73% dekking | |
| Rec.2020 | 53% dekking | Opmerkingen | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Frame frequentie: | 60 Hz |
|---|---|
| Omgekeerde scanning: | Ja (U/D, L/R) |
| D-IC detail: | COG Ingebouwde HX8282-A02 + HX8664-B |
| Tijdcontroller (T-CON): | Ingebedde T-CON |
| Achtergrondverlichting Kenmerken: | Lampvorm | Array | Typ van de lamp | WLED | Levensduur | 20K ((Type.) (Uren) |
|---|---|---|---|---|---|---|
| Vervanging | - | Bedrag | 3S9P | Positie | Type randlicht | |
| Lamp elektrisch: | Inlaatspanning | 9.3±0.3V | Stroominvoer | een vermogen van niet meer dan 180 mA; | ||
| Verbruik | 10,67±0,05 W | |||||
| Interface kenmerken: | Type | Ingesloten in de signaalinterface | Positie | - | Lampenbestuurder | - Nee, niet echt. |
| Signalsysteem: | Parallel RGB (1 ch, 6/8-bit) | Logische spanning | 0≤VIL≤0,3VDD; 0,7VDD≤VIH≤VDD | |||
|---|---|---|---|---|---|---|
| Signal Electrical: | Inlaatspanning | 3.3/11.9/20/-7V (VDD/AVDD/VGH/VGL) | Stroominvoer | - | ||
| Interface kenmerken: | Type | FPC | Positie | - | ||
| FPC-gegevens: | Brandnaam | Model | Pin Pitch | Pins | Bedrag | Configuratie |
| 0.5 mm | 50 pinnen | 1 stuks | ||||
Voor wat betreft mechanische details heeft het een actief gebied van 154,08 ((W) × 85,92 ((H) mm, contourgrootte van 164,9 ((W) × 100 ((H) × 6 ((D) mm,met een oppervlaktebehandeling van AntiglareAls een SFT, normaal zwart, transmittief LCM-product, kan TM070RDHG71 555 cd/m2 displayhelderheid 900:1 transmittief contrastverhouding, 88/88/88/88 (Type.) (CR≥10) (L/R/U/D) kijkhoek, beste zichtingsrichting op Symmetrie, en reactietijd van 30 (Typ.) ((Tr+Td) ms. De grijschaal of de helderheid van de subpixel wordt bepaald met een 8-bits grijschaalsignaal voor elk punt,dus een palet van 16.7M kleuren, ook met de prestaties van het kleurenpalet 70% (NTSC). Dit product heeft 3S9P WLED als achtergrondverlichtingssysteem gebruikt dat is geplaatst als Edge-lichttype en heeft een werkende levensduur van 20K uur,externe achtergrondverlichtingsdriver is extra nodig. TM070RDHG71 maakt gebruik van Parallel RGB (1 ch, 6/8-bit) als signaalinvoer systeem, dat is verbonden door 50 pins FPC met stroomtoevoerspanning van 3.3/11.9/20/-7V (VDD/AVDD/VGH/VGL)
