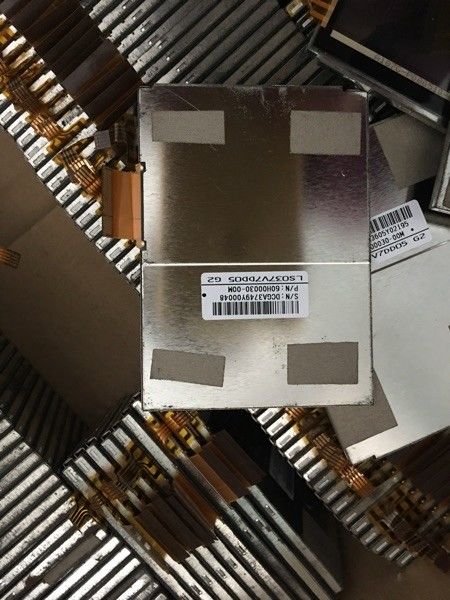

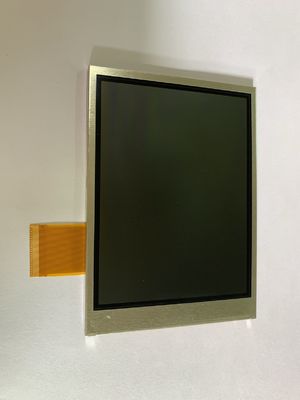

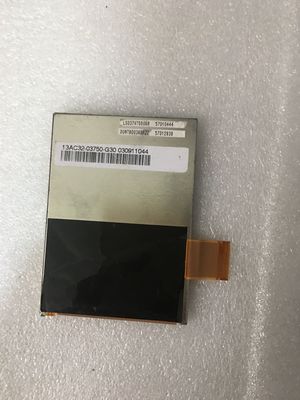

Productdetails:
|
| Model: | LS037V7DD06R | GLACHTE: | 100 cd/m2 |
|---|---|---|---|
| Resolutie: | 480 ((RGB) × 640, VGA, 217PPI | type paneel: | CG-Silicium, LCM |
| Vatting het Openen: | 59.8 ((W) × 78.5 ((H) mm | Overzichtsgrootte: | 65 ((W) × 90 ((H) mm |
| Grootte: | 3.7“ | Signaalinterface: | Parallel RGB (1 ch, 6-bit), 51 pins FPC |
| Frequentie: | 60Hz | Omgeving: | Operatietemperatuur: -10 ~ 60 °C; opslagtemperatuur: -20 ~ 70 °C |
| Markeren: | Het Industriële LCD Comité van CCFL LVDS,De Scherpe TFT LCD Vertoning van QVGA |
||
LS037 Serie LS037V7DD06R LS037V7DD06 LS037V7DD05
| Basisinformatie: | Merknaam | Modelnaam | Type | Model Alias |
|---|---|---|---|---|
| SCHARP | LS037V7DD06R | CG-Silicium, LCM | - | |
| Maximale ratings: | RoHS | Werktemperatuur | Bergingstemperatuur | Vibratieniveau |
| -10 ~ 60 °C | -20 ~ 70 °C | - |
| Schermgrootte: | 3.7" | |||
|---|---|---|---|---|
| Pixel kenmerken: | Aantal pixels | Pixelformaat | Puntpitch (H × V) | Pixelpitch (H×V) |
| 480 (RGB) × 640, VGA | RGB verticale strook | 0.039 × 0,117 mm | 0.117×0.117 mm [217PPI] | |
| Mechanische afmetingen: | Afbeeldingsoppervlak (H×V) | Bezelopening (H×V) | Algemene afmeting (H × V) | Algemene diepte |
| 56.16 × 74,88 mm | 59.8 × 78,5 mm | 65 × 90 mm | 3.35 mm | |
| Overzichtskenmerken | Vormvorm | Afmetingsgraad (H:V) | Oriëntatie | Vormstijl |
| Platte rechthoek | 3:4 | Type portret | ||
| Andere specificaties: | De massa | Paneldekking | Oppervlaktebehandeling | |
| 39.0g | - | - | ||
| Signal Electrical: | Inlaatspanning | Invoerstroom | Energieverbruik | |||
|---|---|---|---|---|---|---|
| 5.0/3.3/8.0/-4.0/-8.0V (Type.) ((VSHA/VSHD/VDD/VSSD/GVSS) | 5.5/2.3/0.7/0.6/0.1mA (type) ((ISHA/ISHD/IDD/ISSD/GISS) | - | ||||
| Spanning voor beeldsignalen: | 0≤VIL≤0,2VSHD; 0,8VSHD≤VIH≤VSHD | |||||
| Interface kenmerken: | Type signaal | Fysiek type | Interfacepositie | |||
| Parallel RGB (1 ch, 6-bit) | FPC | - | ||||
| Interface-details: | Merknaam | Modelnaam | Bedrag | Pins | Pin Pitch | Pinconfiguratie |
| 1 stuks | 51 pinnen | 0.3 mm | ||||
| Basisinformatie: | Luminansie | Werkstand | Contrastverhouding |
|---|---|---|---|
| 100 cd/m2 (Typ.) | TN, normaal wit, transflectief | 1001 (Type) (Transmisief) 5 (Type) (Reflecterend) | |
| Goed zicht op | Zienhoek | Reactietijd | |
| Om zes uur. | 40/40/40/40 (type) | 30/50 (Typ.) ((Tr/Td) (ms) | |
| Display kleur: | Kleurtemperatuur: | Ondersteunende kleur | Kleurcoördinaten |
| 9480K | 262K (6-bit) | X:0.280; Y:0.300 | |
| Prestaties: | 3D-technologie | Zichtbaarheid buiten | Reflectie |
| - | Zonnelicht leesbaar | 4.0/6.0% (min./type.) |
| Achtergrondverlichting Kenmerken: | Type | Positie | Leven ((Uren) | Bedrag | Vorm | Vervanging |
|---|---|---|---|---|---|---|
| WLED | Type randlicht | - | - | 1 string | - | |
| WLED Electrical: | Inlaatspanning | Invoerstroom | Energieverbruik | |||
| 32.4/37.8V (type/max.) | 15/20 mA (type/max.) | 486 mW (typisch) | ||||
| Interface kenmerken: | WLED-bestuurdersstaat | Fysiek type | Interfacepositie | |||
| - Nee, niet echt. | In het paneelsignaalinterface opgenomen | - | ||||
| Hernieuwingssnelheid: | 60 Hz |
|---|---|
| Omgekeerde scanning: | Ja (U/D, L/R) |
| Verpakkingsdoos: | Bedrag | Gewicht | Grootte (L×W×H) |
|---|---|---|---|
| 100 stuks / doos | 70,9 kg | 575×360×225 mm (L×W×H) |
LS037V7DD06R ondersteunt weergave480 ((RGB) × 640(VGA) met een beeldverhouding van 3:4 (W:H), waarvan de pixels zijn gerangschikt in RGB Vertical Strip. Wat betreft de mechanische details, heeft het een actief gebied van 56,16 ((W) × 74,88 ((H) mm, contourgrootte van 65 ((W) × 90 ((H) mm,zichtgebied van 59Als TN, normaal wit, transflectief LCM product, kan LS037V7DD06R 100 cd/m2 display helderheid 100:1 transmissive contrast ratio, 5:1 (Type.) reflectieve contrastverhouding, 40/40/40/40 (Typ.) ((CR≥10) (L/R/U/D) kijkhoek, beste kijkrichting om 6 uur en reactietijd van 30/50 (Typ.) ((Tr/Td) ms.De grijschaal of de helderheid van de sub-pixel wordt bepaald met een 6-bit grijschaal signaal voor elke stipDit product heeft WLED als achtergrondverlichtingssysteem, dat is geplaatst als Edge-lichttype, is extra een externe achtergrondverlichtingsdriver nodig.LS037V7DD06R gebruikt Parallel RGB (1 ch, 6-bit) als het signaalinvoer systeem, dat is verbonden door 51 pins FPC met stroomtoevoerspanning van 5,0/3,3/8,0/-4,0/-8,0V (Type.)
