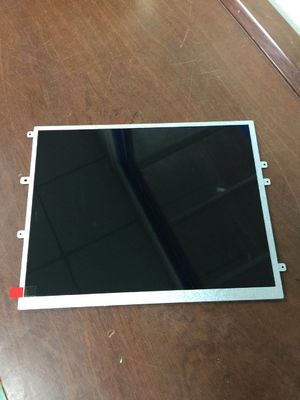

Productdetails:
|
| Modelnummer: | Tm084sdhg01-00 | Brandnaam: | Tiananmen |
|---|---|---|---|
| Grootte: | 8.4 inch. | Besluit nr.: | 800 (RGB) ×600 (SVGA) 119PPI |
| Helderheid: | 250 cd/m2 (Typ.) | Typ van de lamp: | WLED |
| SIGNAL LNTERFACE: | LVDS | Zienhoek: | 70/70/60/70 (Type.) (CR≥10) |
| Temperatuurbereik: | Bergingstemperatuur: -30 ~ 80 °C Bedieningstemperatuur: -20 ~ 70 °C | ||
| Markeren: | Het Comité van QVGA TIANMA LCD,Het Comité van SVGA TIANMA LCD |
||
| Basisinformatie: | Merknaam | Modelnaam | Type | Model Alias |
|---|---|---|---|---|
| Voor de toepassing van deze richtlijn wordt het volgende bepaald: | a-Si TFT-LCD, LCM | - | ||
| Maximale ratings: | RoHS | Werktemperatuur | Bergingstemperatuur | Vibratieniveau |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Schermgrootte: | 8.4" | |||
|---|---|---|---|---|
| Pixel kenmerken: | Aantal pixels | Pixelformaat | Puntpitch (H × V) | Pixelpitch (H×V) |
| 800 ((RGB) × 600, SVGA | RGB verticale strook | 0.071×0.213 mm | 0.213 × 0,213 mm [119 PPI] | |
| Mechanische afmetingen: | Afbeeldingsoppervlak (H×V) | Bezelopening (H×V) | Algemene afmeting (H × V) | Algemene diepte |
| 170.4 × 127,8 mm | 173.8×131,2 mm | 203 × 142,5 mm | 5.7±0,5 mm | |
| Overzichtskenmerken | Vormvorm | Afmetingsgraad (H:V) | Oriëntatie | Vormstijl |
| Platte rechthoek | 4:3 | Landschapstype | ||
| Andere specificaties: | De massa | Paneldekking | Oppervlaktebehandeling | |
| TBD | - | Antiglare | ||
| Basisinformatie: | Luminansie | Werkstand | Contrastverhouding |
|---|---|---|---|
| 250 cd/m2 (Typ.) | TN, normaal wit, transmisief | 5001 (type) (transmisief) | |
| Goed zicht op | Zienhoek | Reactietijd | |
| Om zes uur. | 70/70/60/70 (type) | 25 (Type.) ((Tr+Td) (ms) | |
| Display kleur: | Kleurtemperatuur: | Ondersteunende kleur | Kleurcoördinaten |
| 6638K | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | X:0.310; Y:0.330 | |
| Witte uniformiteit: | 1.33 (Type.) | ||
| Hernieuwingssnelheid: | 60 Hz |
|---|---|
| Omgekeerde scanning: | Ja (U/D, L/R) |
| Achtergrondverlichting Kenmerken: | Type | Positie | Leven ((Uren) | Bedrag | Vorm | Vervanging |
|---|---|---|---|---|---|---|
| WLED | Type randlicht | 50K (type) | 9S3P | Array | - | |
| Interface kenmerken: | WLED-bestuurdersstaat | Fysiek type | Interfacepositie | |||
| Met LED-driver | Verbinding | - | ||||
| Interface-details | Merknaam | Modelnaam | Bedrag | Pins | Pin Pitch | Pinconfiguratie |
| E&T | 3808K-F04N-02R | 1 stuks | 4 pinnen | 1.25 mm | ||
| WLED Driver Electrical: | Inlaatspanning | Invoerstroom | Energieverbruik | |||
| 12.0±0,5V | TBD | TBD | ||||
| Signal Electrical: | Inlaatspanning | Invoerstroom | Energieverbruik | |||
|---|---|---|---|---|---|---|
| 3.3V (type.) | TBD | TBD | ||||
| Interface kenmerken: | Type signaal | Fysiek type | Interfacepositie | |||
| LVDS (1 ch, 6/8-bit) | Verbinding | - | ||||
| Interface-details: | Merknaam | Modelnaam | Bedrag | Pins | Pin Pitch | Pinconfiguratie |
| - Ik heb het gedaan. | 107A20-0021RA-G3-R | 1 stuks | 20 pinnen | 1.0 mm | LVDS-20P1C8B-140A | |
Voor wat betreft mechanische details heeft het een actief gebied van 170,4 ((W) × 127,8 ((H) mm, een contourgrootte van 203 ((W) × 142,5 ((H) × 6,2 ((D) mm, een kijkgebied van 173.8 ((W) × 131.2(H) mm, met oppervlaktebehandeling van Antiglare, nettogewicht van TBD. Als TN, normaal wit, transmisief LCM-product, kan TM084SDHG01-00 250 cd/m2 schermhelderheid 500:1 transmisieve contrastverhouding, 70/70/60/70 (Typ.) ((CR≥10) (L/R/U/D) kijkhoek, beste kijkrichting op 6 uur en reactietijd van 25 (Typ.) ((Tr+Td) ms.De grijschaal of de helderheid van de sub-pixel wordt bepaald met een 6-bit / 6-bit + Hi-FRC grijschaal signaal voor elke stip, waardoor een palet van 262K/16.7M kleuren wordt gepresenteerd, ook met een kleurenspectrum van 50% (NTSC).Dit product heeft 9S3P WLED als achtergrondverlichting systeem dat werd geplaatst als Edge licht type en hebben een werkende levensduur van 50K uurTM084SDHG01-00 maakt gebruik van LVDS (1 ch, 6/8-bit) als het signaalinvoer systeem, dat is verbonden door 20 pinnen Connector met stroomtoevoerspanning van 3.3V (Type.)
