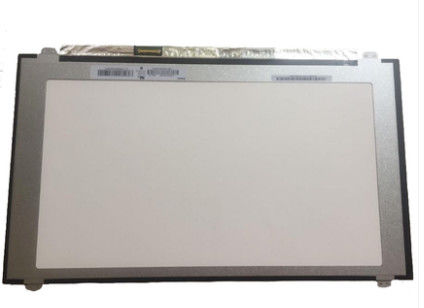

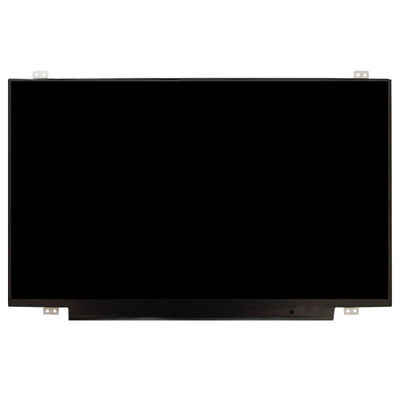

Productdetails:
|
| Modelnummer: | B156HAN04.2 | Brandnaam: | AUO |
|---|---|---|---|
| Grootte: | 15.6inch | Besluit nr.: | 1920×1080RGB |
| GLACHTE: | 300CD/m2 | Typ van de lamp: | WLED |
| Signalinterface: | EIV | Temperatuurbereik: | Bergingstemperatuur: -20 ~ 60 °C Bedieningstemperatuur: 0 ~ 50 °C |
| Markeren: | Het Industriële LCD Scherm van LVDS,het Comité van 6 beetjetft lcd |
||
| Basisinformatie: | Vervaardiging | Panelmodel | Paneltype | Alias |
|---|---|---|---|---|
| B156HAN04.2 | a-Si TFT-LCD, LCM | AUO42ED | ||
| Milieu: | RoHS-staat | Operatieve temp. | Opbergtemperatuur | Vibratieniveau |
| 0 ~ 50 °C | -20 ~ 60 °C | - |
| Basisinformatie: | Luminans (cd/m2) | Zienhoek (L/R/U/D) | Reactietijd (ms) |
|---|---|---|---|
| 300 (Typ.) | 85/85/85/85 (type) | 25 (Type.) ((Tr+Tf) | |
| Het beste zicht op | Afbeeldingsmodus | Contrastverhouding | |
| Symmetrie | AHVA, meestal zwart, zendbaar | 800: 1 (typisch) (transmisief) | |
| Display kleur: | Kleurtemperatuur | Kleuren weergeven | Witte coördinaten |
| 6485K | 16.7M (8-bit) | X:0.313; Y:0.329 | |
| 1931 Kleur Gamlt: | NTSC-verhouding | sRGB-dekking | Adobe RGB dekking |
| 74% | 95% | 74% | |
| DCI-P3-dekking | Dekking van Rec.2020 | Opmerkingen | |
| 76% | 55% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Witte variatie: | 1.25/1.60 (max.) | ||
| Panelgrootte: | 15.6" | |||
|---|---|---|---|---|
| Pixel kenmerken: | Pixelformaat | Pixelconfiguratie | Pixelpitch (mm) | Puntpitch (mm) |
| 1920 ((RGB) × 1080 [FHD] | RGB verticale strook | 0.17925×0.17925 [141PPI] | 0.05975x0.17925 | |
| Mechanische afmetingen: | Actieve oppervlakte (mm) | Bezeloppervlakte (mm) | Omvang van de contour (mm) | Omtrekdiepte (mm) |
| 344.16(H) × 193.59(V) | - | 359.5 ((H) × 223.8 ((V) | 3.05/3.2 (type/max.) mm | |
| Overzichtskenmerken | Vormfactor | Oriëntatie | Afmetingsgraad | Vormstijl |
| Platte rechthoek | Landschapstype | 169 (H:V) | Slim (PCBA plat, T≤3,2 mm) | |
| Montage: | Gezicht montage gaten (8 stuks) op de up, down slugs | |||
| Andere gegevens: | Gewicht | Paneldekking | Behandeling | |
| 350 g (max.) | - | Antiglare | ||
| Omgekeerde scanning: | - Nee, niet echt. |
|---|---|
| Verticale frequentie: | 120 Hz |
| Energieverbruik: | 7.4W (type.) |
| Lampken: | Type | Positie | Hoeveelheid | Vorm | Leven ((Uren) | Verwisseling van lampen |
|---|---|---|---|---|---|---|
| WLED | Type randlicht | - | - | 15K (min.) | - | |
| Interface kenmerken: | Positie | Achterlichtstuur | Type | |||
| - | Met LED-driver | In het paneelsignaalinterface opgenomen | ||||
| Bestuurder elektrisch: | Spanningsvoorziening | Huidig aanbod | Energieverbruik | |||
| 5.0/12.0/21.0V (min./type/max.) | - | 4.7W (max.) | ||||
| Panel Driving Electrical: | Spanningsvoorziening | Huidig aanbod | Kracht | |||
|---|---|---|---|---|---|---|
| 3.3V (type.) | 900 mA (maximaal) | 2.7W (type.) | ||||
| Interface kenmerken: | Positie | Signaal | Type | |||
| eDP (2 rijstroken) | Verbinding | |||||
| Detail van de aansluiting: | Brandnaam | Model | Pin Pitch | Pinbedrag | Hoeveelheid | Configuratie |
| I-PEX | 20455-030E-76B | 0.5 mm | 30 pinnen | 1 stuks | EDP-30P2L-021ZZ | |
Voor wat betreft mechanische details heeft het een actief gebied van 344,16 ((W) × 193,59 ((H) mm, contourgrootte van 359,5 ((W) × 223,8 ((H) × 3,2 ((D) mm,met een oppervlaktebehandeling van AntiglareAls een AHVA, normaal zwart, transmisief LCM-product kan B156HAN04.2 300 cd/m2 schermhelderheid 800:1 transmisieve contrastverhouding, 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) kijkhoek, beste kijkrichting op Symmetrie, en reactietijd van 25 (Typ.) ((Tr+Tf) ms.De grijschaal of de helderheid van de sub-pixel wordt bepaald met een 8-bit grijschaal signaal voor elke stip, waardoor een palet van 16,7M kleuren wordt gepresenteerd, ook met een kleurenspectrum van 72% (NTSC).Dit product heeft WLED als het is achtergrondverlichting systerm die werd geplaatst als Edge licht type en hebben een werkende levensduur van 15K uurB156HAN04.2 maakt gebruik van eDP (2 Lanes) als signaalinvoer systeem, dat is verbonden door 30 pinnen connector met stroomtoevoerspanning van 3.3V (Type.).
