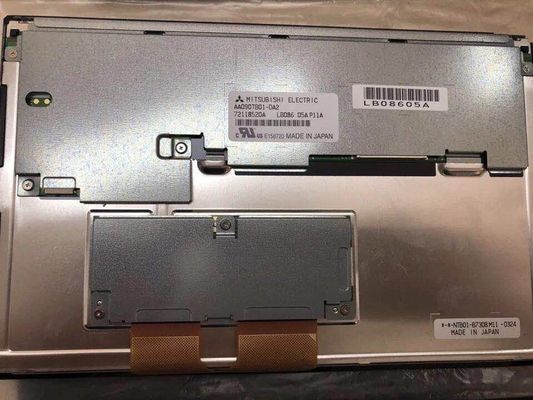

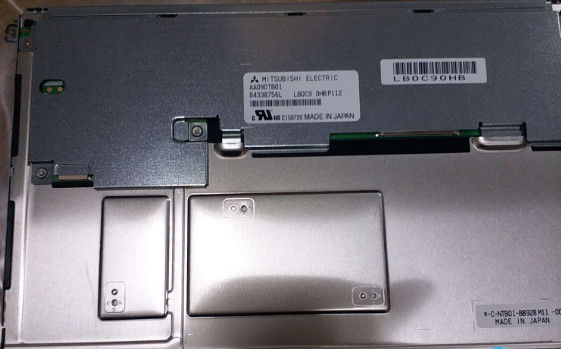

Productdetails:
|
| Modelnummer: | AA090TB01 | Brandnaam: | Mitsubishi |
|---|---|---|---|
| Grootte: | 9inch | Besluit nr.: | 1280×768 RGB |
| GLACHTE: | 800cd/m2 | Temperatuurbereik: | Werktemperatuur: -30 ~ 80 °C; opslagtemperatuur: -30 ~ 80 °C |
| Markeren: | DE VERTONING VAN WLED FSTN LCD,De Industriële TFT Vertoning van WLED |
||
| Basisinformatie: | Vervaardiging | Panelmodel | Paneltype | Alias |
|---|---|---|---|---|
| AA090TB01 | a-Si TFT-LCD, LCM | - | ||
| Milieu: | RoHS-staat | Operatieve temp. | Opbergtemperatuur | Vibratieniveau |
| -30 ~ 80 °C | -30 ~ 80 °C |
| Basisinformatie: | Luminans (cd/m2) | Zienhoek (L/R/U/D) | Reactietijd (ms) |
|---|---|---|---|
| 800 (type) | 85/85/85/85 (type) | 12/12 (Typ.) ((Tr/Td) | |
| Het beste zicht op | Afbeeldingsmodus | Contrastverhouding | |
| Symmetrie | SWV, meestal zwart, zendbaar | 1000: 1 (typisch) (transmisief) | |
| Display kleur: | Kleurtemperatuur | Kleuren weergeven | Witte coördinaten |
| 6485K | 262K/16.7M (6-bit / 8-bit) | X:0.313; Y:0.329 | |
| 1931 Kleur Gamut: | NTSC-verhouding | sRGB-dekking | Adobe RGB dekking |
| 50% | 69% | 52% | |
| DCI-P3-dekking | Dekking van Rec.2020 | Opmerkingen | |
| 52% | 37% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Witte variatie: | 1.30 (max.) ((5 punten) | ||
| Prestaties: | 3D-technologie | Zichtbaarheid van zonlicht | Reflectie |
| - | Zonnelicht leesbaar | ||
| Panelgrootte: | 9.0" | |||
|---|---|---|---|---|
| Pixel kenmerken: | Pixelformaat | Pixelconfiguratie | Pixelpitch (mm) | Puntpitch (mm) |
| 1280 ((RGB) × 768 [WXGA] | RGB verticale strook | 0.153×0.153 [166PPI] | 0.051x0.153 | |
| Mechanische afmetingen: | Actieve oppervlakte (mm) | Bezeloppervlakte (mm) | Omvang van de contour (mm) | Omtrekdiepte (mm) |
| 195.84 ((H) × 117.504 ((V) | 199.4 ((H) × 120.7 ((V) | 219 ((H) × 136.2 ((V) | 9.5±0,5 mm | |
| Overzichtskenmerken | Vormfactor | Oriëntatie | Afmetingsgraad | Vormstijl |
| Platte rechthoek | Landschapstype | 159 (H:V) | ||
| Montage: | Zijdelingse bevestigingsgaten (4-M2) aan linker, rechter rand | |||
| Andere gegevens: | Gewicht | Paneldekking | Behandeling | |
| 330 g (typisch) | - | Antiglare, harde coating (3H) | ||
| Omgekeerde scanning: | - Nee, niet echt. |
|---|---|
| Verticale frequentie: | 60 Hz |
| Energieverbruik: | 7.9W (Type.) |
| Lampken: | Type | Positie | Hoeveelheid | Vorm | Leven ((Uren) | Verwisseling van lampen |
|---|---|---|---|---|---|---|
| WLED | Type randlicht | 2 snaren | 2 snaren | 100K (type) | - Nee, niet echt. | |
| Interface kenmerken: | Positie | Achterlichtstuur | Type | |||
| - | Met LED-driver | Verbinding | ||||
| Interface-details: | Brandnaam | Model | Pin Pitch | Pinbedrag | Hoeveelheid | Configuratie |
| JAE | FI-S6P-HFE | 1.25 mm | 6 pinnen | 1 stuks | ||
| Bestuurder elektrisch: | Spanningsvoorziening | Huidig aanbod | Energieverbruik | |||
| 12.0±1.2V | 570/720mA (type/max.) | |||||
| Panel Driving Electrical: | Spanningsvoorziening | Huidig aanbod | Kracht | |||
|---|---|---|---|---|---|---|
| 3.3V (type.) | 320/740mA (type/max.) | - | ||||
| Spanning voor beeldsignalen: | 0≤VIL≤0,2VCC; 0,8VCC≤VIH≤VCC | |||||
| Interface kenmerken: | Positie | Signaal | Type | |||
| - | LVDS (1 ch, 6/8-bit) | Verbinding | ||||
| Detail van de aansluiting: | Brandnaam | Model | Pin Pitch | Pinbedrag | Hoeveelheid | Configuratie |
| JAE | FI-SE20P-HFE | 1.25 mm | 20 pinnen | 1 stuks | LVDS-20P1C8B-015A | |
Voor wat betreft de mechanische details, heeft het een actief gebied van 195,84 ((W) × 117,504 ((H) mm, een contourgrootte van 219 ((W) × 136,2 ((H) × 10 ((D) mm, een kijkgebied van 199.4 ((W) × 120.7 ((H) mm, met oppervlaktebehandeling van Antiglare, Hard coating (3H), nettogewicht 330 g (type). Als SWV, normaal zwart, Transmissive LCM product,AA090TB01 kan 800 cd/m2 weergeven helderheid 10001 transmisieve contrastverhouding, 85/85/85/85 (Type) (CR≥10) (L/R/U/D) kijkhoek, beste kijkrichting op Symmetry en reactietijd van 12/12 (Type) (Tr/Td) ms.De grijschaal of de helderheid van de sub-pixel wordt bepaald met een 6-bit / 8-bit grijschaal signaal voor elke stip, waardoor een palet van 262K/16.7M kleuren wordt gepresenteerd, ook met een kleurenspectrum van 50% (NTSC).Dit product heeft 2 strings WLED als het is achtergrondverlichting systerm die werd geplaatst als Edge licht type en hebben een werkende levensduur van 100K uurAA090TB01 maakt gebruik van LVDS (1 ch, 6/8-bit) als signaalinvoer systeem, dat is verbonden door 20 pinnen connector met stroomtoevoerspanning van 3.3V (Type.).
